مكان المنشأ:
مصنوعة في الصين
اسم العلامة التجارية:
jinwang
إصدار الشهادات:
CE,CO,ISO
رقم الموديل:
وضع العلامات على الزجاجات الدائرية، الترميز بالحبر النفاث، نظام التفتيش البصري لغطاء الزجاجة

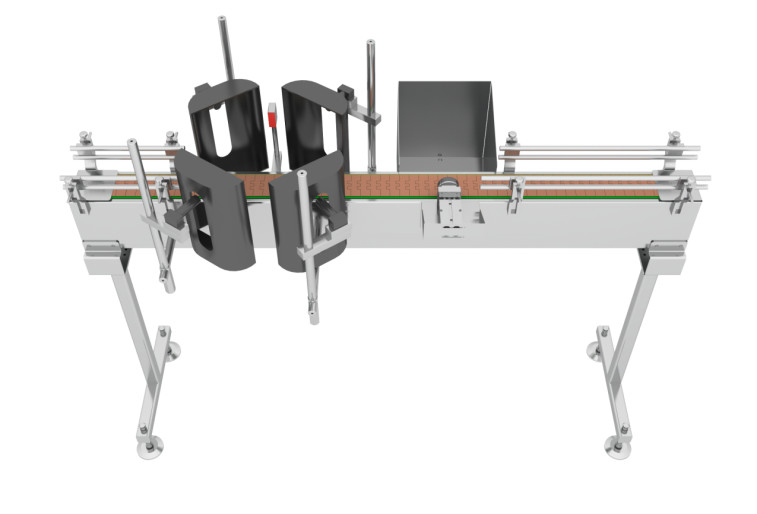

20 زجاجة/دقيقة زجاجة مستديرة، وضع علامات على الزجاجة، رموز رشاش، نظام فحص بصري لقبعة الزجاجة
1مقدمة
يستخدم هذا النظام الرؤية الآلية للكشف عن ملصقات الزجاجات المحيطية، بما في ذلك الكشف عن رموز QR، التعرف على الرموز الشريطية، تحديد الرموز، جودة التسمية (مثل: منحرف، منحرف،ما إذا كان هناك ملصق، وما إلى ذلك) ، ويكشف عن ملصقات الزجاجات يتم تسجيل المنتجات ذات الجودة دون المعايير ويتم إزالتها لاحقًا.هذا النظام يتضمن أيضا الكشف عن انحراف غطاء الزجاجة بالنسبة لجسم الزجاجة، ويقود بصريا رفض أغطية الزجاجة التي هي مشوهة بوضوح.والزجاجات التي من الواضح أنها ليست مشددة بشكل جيد يتم رفضها.
2.المعلمات التقنية
| 1 | قدرة الإنتاج |
20 زجاجة/دقيقة *قدرة الإنتاج الفعلية تختلف تبعاً لحجم المنتج، ومادة التعبئة والتغليف، إلخ. |
| 2 | نوع الزجاجة المطبق | Φ60mm ارتفاع 230mm |
| 3 | مواصفات غطاء الزجاجة | Φ30mm |
| 4 | إمدادات الطاقة | 220 فولت 50 هرتز |
| 5 | القوة | 0.6 كيلوواط |
| 6 | الأبعاد | 1200*1000*1300ملم (L*W*H) |
3.تكوين الأجهزة
3.1 4 كاميرات ملونة بقوة 200 واط، كاميرا مقياس رمادي بقوة 1200 واط، سرعة اكتساب 30 إطار، طريقة اتصال كاميرا جيج إي.
3.2 1 مجموعة من برامج رؤية الكاميرا الصناعية مع تصريح التطوير والتطبيق.
3.35 كابلات إيثيرنت الصناعية
3.4 عدسات الكاميرات الصناعية بحجم 200W5 بكسل
3.5 مجموعة واحدة من أجهزة تحكم مصدر الضوء وخمس مجموعات من مصادر الضوء.
4.تكوين البرنامج
4.1 يحتوي مشروع الاختبار على جميع متطلبات الاختبار.
4.2 يتم تثبيت تراخيص تطوير برامج معالجة الصور وتطبيقاتها على أجهزة الكمبيوتر الصناعية المحددة من قبل العملاء.
4.3 نظام برمجيات معالجة الصور المطور على أساس لغات المستوى العالي لديه وظائف متعددة. عندما يحتاج المنتج إلى استبدال،يحتاج العميل فقط إلى تعديل نموذج المنتج ويتحول النظام تلقائيًا دون الحاجة إلى تطوير ثانوي.
4.4 دورة الكشف عن منتج واحد أقل من 0.5 ثانية.
5.عملية خوارزمية الرؤية
6.مزايا المعدات
6.1 يتم ترتيب أربع كاميرات على فترات 90 درجة لضمان تصوير مستقر وكامل لـ 360 درجة لتسمية الزجاجة.
6.2 المصدر الضوئي القوس المصمم خصيصاً للسمات الأسطوانية يمكنه تحسين استمرارية سطوع الصورة.
6.3 التشغيل المتزامن لأربعة مصادر ضوئية، والشاشة المضغوطة غير المتزامنة واكتساب الصورة غير المتزامن، وتجنب تعقيد وعدم استقرار منطق التشغيل غير المتزامن.مع الحد من التداخل المتبادل بين مصادر الضوء وتحسين جودة التصوير.
6.4 يتم تثبيت الكاميرا ومصدر الضوء بشكل متكافئ ويتم تثبيتها بشكل متكامل على إطار ضبط يمكن ضبط ارتفاعه.يحتوي إطار التحكم على علامات الليزر أو الحكام لتسهيل ضبط دقيق لارتفاع نظام الرؤية للزجاجات ذات الارتفاعات المختلفة.
