نظام الفحص البصري للغطاء العائم والغطاء الملتوي

نظام فحص بصري للقبعات العائمة والقبعات الملتوية

1.مقدمة

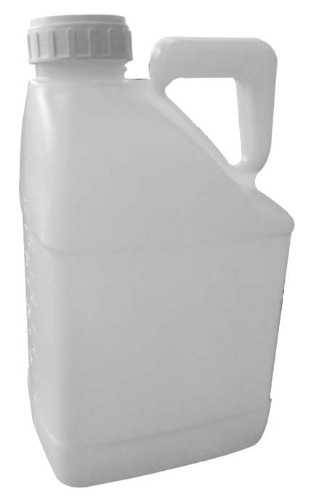

يكتشف هذا المشروع بصرياً ما إذا كانت غطاء الزجاجة مشددة في مكانها وما إذا كان مائلًا. جسم الزجاجة والغطاء كما هو موضح في الشكل أدناه.

2. سالتصميم

2.1 متطلبات الدعم ذات الصلة

تتطلب محطة التفتيش أن تكون الكاميرا على بعد حوالي 200 ملم من غطاء الزجاجة. وفقًا لمحتويات الاكتشاف وخصائصه ، لضمان دقة الكشف بنسبة 100٪ ،يجب أن يكون الإضاءة البصرية لموقع العمل مستقرة ودون تدخلات ضوئية خارجية واضحة..

2.2 هيكل التثبيت البصري

يستخدم برنامج نظام الرؤية برنامجًا محددًا للرؤية لاكتساب الصور ومعالجتها متعددة الخيوط.

ثم حساب الفرق من خلال علاقة الموقف المكتسبة. نتائج بيانات الاختبار هي كما يلي:

صورة الكشف المرفقة:

3.تكوين الأجهزة

• كاميرا 500 واط من "باسلر"، طريقة الاتصال بكاميرا "جيج إي"
• 1 مجموعة من منصة برمجيات رؤية الكاميرا الصناعية
• 1 كابل إيثيرنث صناعي
• عدسة الكاميرا الصناعية بـ 1500 واط
• كمبيوتر صناعي واحد

4.تكوين البرنامج

• مشروع الاختبار يتضمن جميع متطلبات الاختبار.
• نظام برمجيات معالجة الصور المطور على أساس لغات المستوى العالي لديه وظائف متعددةتحتاج فقط لإضافة قالب ميزة المنتج الجديد إلى البرنامجيمكن للبرنامج تلقائيًا تبديل ميزات الكشف وفقًا لنموذج منتج الكشف ، دون إضافة أجهزة جديدة ؛
• دورة اكتشاف ومعالجة كل صورة يتم التقاطها بواسطة كاميرا واحدة أقل من 300 ملم؛
