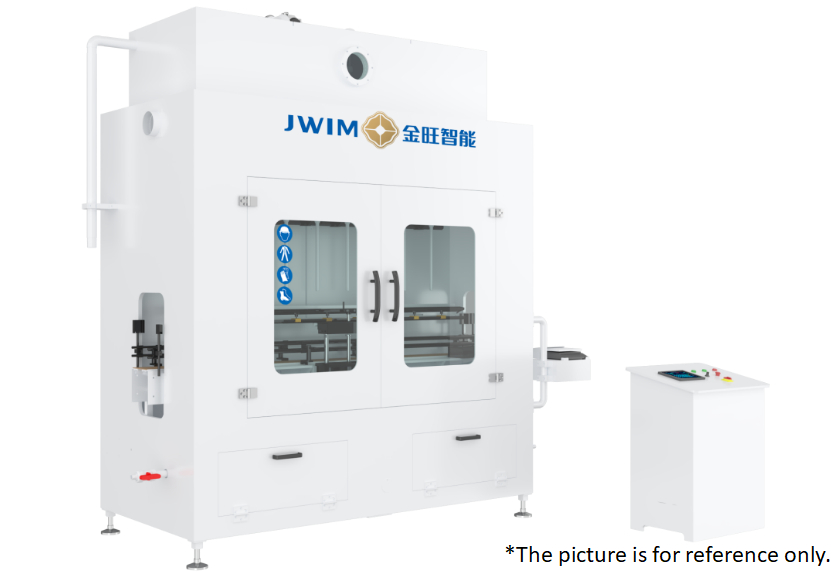

آلة التعبئة الخطية بالكمبيوتر الدقيق CDP30-6E
1. مقدمة
آلة التعبئة الخطية بالكمبيوتر الدقيق CDP30-6E مناسبة لتعبئة المواد ذات السيولة الجيدة. تستخدم هيكلًا رأسيًا بمستوى سائل ثابت ووقت يحقق التعبئة الدقيقة. يتم التحكم فيها بواسطة PLC وواجهة الإنسان وتشغيل سهل.
2. أبعاد الماكينة
3. المعلمات الفنية
1 سعة التعبئة زجاجة 1000 مل ≤800 زجاجة/ساعة زجاجة 5000 مل ≤350 زجاجة/ساعة
* الماء كوسيط، يختلف حسب حجم المنتج، مادة التعبئة، خصائص المادة، إلخ.
2 الزجاجات المطبقة زجاجة دائرية: Φ40-95 مم ارتفاع الزجاجة 80-230 مم
زجاجة مسطحة: طول: 80-200 مم عرض: 80-140 مم ارتفاع: 140-340 مم
3 دقة التعبئة ±4 جم (1000 مل)؛ ±10 جم (5000 مل)
* تختلف دقة القياس حسب خصائص المادة، كمية التعبئة وجهاز التغذية
4 ارتفاع المدخل 2560 مم
5 قطر المدخل Φ35 مم
6 مصدر الهواء 0.6-0.8 ميجا باسكال
7 مصدر الطاقة ~380 فولت 50 هرتز / 0.2 كيلو واط
8 الأبعاد الخارجية: 2300×1030×27550 مم (طول×عرض×ارتفاع)
9 الوزن حوالي 650 كجم
4. التكوين الكهربائي
رقم الاسم العلامة التجارية ملاحظات
1 PLC شنايدر
2 شاشة اللمس شنايدر
3 محول التردد شنايدر
4 مستشعر كهروضوئي للعد SICK
5 مزود طاقة تبديل شنايدر
6 مفتاح الضغط SMC
7 أسطوانة FTEC
8 صمام الملف اللولبي FTEC
9 زر شنايدر
10 ضوء الإنذار شنايدر
11 قاطع شنايدر
6. الميزة
6.1. أداء جيد مقاوم للتآكل، مناسب للتعبئة الأوتوماتيكية للسائل المسبب للتآكل ذي السيولة الجيدة.
6.2. الإطار الخارجي، صندوق المواد، أنبوب التغذية، إطار النقل، رأس التعبئة، كشف مستوى السائل، الصمام، مقعد تثبيت السكين، وما إلى ذلك مصنوعة من مادة PP المقاومة للتآكل ذات الأداء الجيد المقاوم للتآكل.
6.3. خزان تراكم السائل، سكين كتلة الأسطوانة، أجزاء انتقال المشغل، أجزاء رفع رأس التعبئة، قوس كهروضوئي، أنبوب ربط، أنبوب عادم مع معالجة بخاخ التيفلون، أداء مقاوم للتآكل.
6.4. تصميم صندوق كهربائي مستقل، غطاء باب زجاجي مقسّى لإغلاق جسم الماكينة، نظام عادم الهواء فوق رأس التعبئة، يمكن توصيل واجهته بنظام الهواء المستحث للمصنع لتصريف الغازات العادمة المتولدة أثناء عملية التعبئة، وهو أكثر أمانًا وصديقًا للبيئة.
6.5. يستخدم رأس التعبئة طريقة غمر الأسطوانة الهوائية، والتي يمكن أن تقلل من رغوة المواد الرغوية وتمنع تلوث فم الزجاجة بسبب فيضان المادة.
6.6. يعتمد نظام التحكم الكهربائي على تكوين شنايدر، نظام تحكم كهربائي متكامل، أكثر استقرارًا وموثوقية، آمن وصديق للبيئة، استهلاك منخفض للطاقة.
6.7. اسم القصبة الهوائية وعلامة كهروضوئية على المعدات، مما يسهل الصيانة والإصلاح.
6.8. نظام كشف ذكي متعدد القنوات
① بالإضافة إلى التحكم العادي في مستوى السائل أثناء العمل، تمت إضافة أجهزة كشف مستوى السائل العالي والمنخفض وأجهزة إنذار صوتي وضوئي لمنع مستوى السائل غير الطبيعي.
② يتم اختبار ضغط الهواء من SMC في اليابان. عندما يكون ضغط الهواء أقل من القيمة المحددة، تقوم المعدات بالإنذار والتوقف تلقائيًا.
