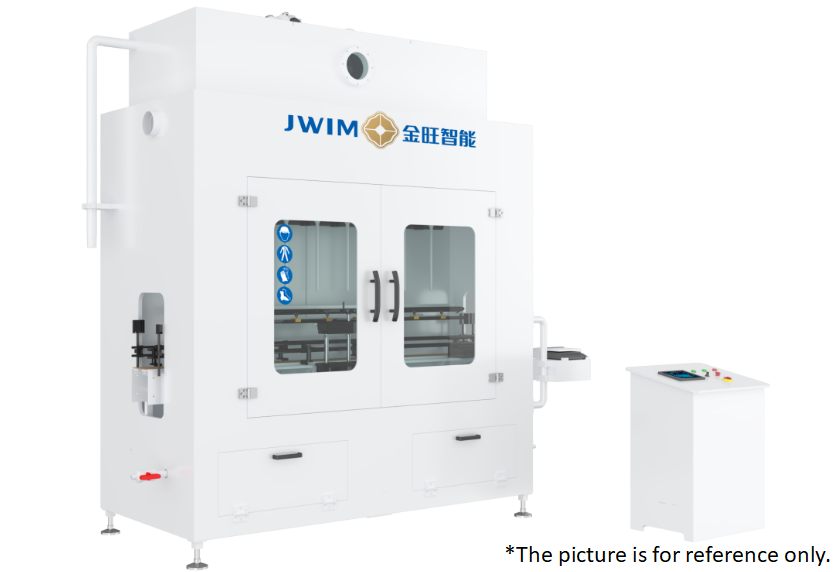

CDP30-6E آلة تعبئة خطية للحاسوب الدقيق
1مقدمة
CDP30-6E آلة تعبئة خطية الحاسوب المجهري مناسبة لتحميل المواد ذات السوائلة الجيدة. تستخدم هيكل عمودي مع مستوى السائل المستمر والوقت الذي يدرك التعبئة الدقيقة.ويتم التحكم بها بواسطة PLC، واجهة الإنسان وسهولة التشغيل.
2.بعد الآلة
3المعلمات التقنية
1 السعة الممتدة زجاجة 1000 مل ≤ 800BPH زجاجة 5000 مل ≤ 350BPH
* الماء كوسيلة، يختلف حسب حجم المنتج، مواد التعبئة والتغليف، خصائص المواد، الخ.
2 الزجاجات المطبقة الزجاجة المستديرة:Φ40-95mm ارتفاع الزجاجة 80-230mm
الزجاجة المسطحة:L:80-200mm W:80-140mm H:140-340mm
3 دقة التعبئة ±4g ((1000ml) ؛ ±10g ((5000ml)
*تختلف دقة القياس حسب خصائص المادة وكمية التعبئة وجهاز التغذية
4 ارتفاع المدخل 2560ملم
5 قطر المدخل Φ35ملم
6 مصدر الهواء 0.6-0.8MPa
7 مصدر الطاقة ~ 380 فولت 50 هرتز/0.2 كيلوواط
8 البعد الخارجي: 2300×1030×27550ملم ((L×W×H)
9 الوزن حوالي 650 كيلوغرام
4التكوين الكهربائي
S.N الاسم العلامة التجارية ملاحظات
1 PLC (شنايدر)
2 شاشة لمسة (شنايدر)
3 محول التردد (شنايدر)
4 حساب الكهرباء الضوئية مريض
5 التبديل في مصدر الطاقة (شنايدر)
6 مفتاح الضغط SMC
7 أسطوانة FTEC
8 صمام الموليد FTEC
9 الزر (شنايدر)
10 ضوء الإنذار (شنايدر)
11 مكسّر (شنايدر)
6الميزة
6.1أداء تآكل جيد ، مناسب لملء السائل التآكل تلقائيًا مع سائل جيد.
6.2الإطار الخارجي، صندوق المواد، أنبوب التغذية، الإطار النقل، رأس التعبئة، الكشف عن مستوى السائل، صمام،مقعد الحفاظ على السكين وما إلى ذلك مصنوع من مواد PP مضادة للتآكل مع أداء جيد مضاد للتآكل.
6.3خزان التراكم السائل، سكين بلوك الأسطوانة، أجزاء التحويل المحرك، ملء رأس رفع أجزاء، دعامة الضوء الكهربائية، أنبوب الخيوط، أنبوب العادم مع علاج تفلون رش،أداء مضاد للتآكل.
6.4تصميم مربع كهربائي مستقل، غطاء الباب الزجاجي المقاوم لإغلاق جسم الآلة، نظام تصريف الهواء فوق رأس التعبئة،يمكن توصيل واجهته بنظام الهواء المضغوط للمصنع لتفريغ غازات النفايات الناتجة أثناء عملية التعبئة، والتي هي أكثر أمانا وصداقة للبيئة.
6.5يستخدم رأس التعبئة طريقة تعبئة أسطوانة الهواءوالذي يمكن أن يقلل من رغوة المادة الرغوية ويمنع تلوث فم الزجاجة الناجم عن الإفراط في المادة
6.6نظام التحكم الكهربائي يتبنى تشكيل شنايدر، نظام التحكم الكهربائي المتكامل، أكثر استقراراً وموثوقية، آمنة وخضراء، استهلاك طاقة منخفض.
6.7. اسم القصبة الهوائية و علامة الكهرباء الصورية على المعدات ، والتي هي مريحة للحفاظ على وإصلاح.
6.8نظام كشف ذكي متعدد القنوات
1إضافة إلى مراقبة مستوى السائل العادي للعمل، يتم إضافة أجهزة كشف مستوى السائل العالي والمنخفض وأجهزة إنذار صوتي وضوئي لمنع مستوى السائل غير الطبيعي.
يتم اختبار ضغط الهواء في SMC في اليابان. عندما يكون ضغط الهواء أقل من القيمة المحددة، فإن جهاز الإنذار يتوقف تلقائيًا.
