3.المعلمات التقنية

1	السعة الممتدة	زجاجة 100 مل ≤3200BPH زجاجة 500 مل ≤1500BPH زجاجة 1000 مل ≤ 1000BPH * الماء كوسيلة، يختلف حسب حجم المنتج، مواد التعبئة والتغليف، خصائص المواد، الخ.
2	الزجاجات المطبقة	الزجاجة المستديرة:Φ40-95mm ارتفاع الزجاجة 80-230mm
3	دقة التعبئة	±1g ((50-100mL) ±2g ((100-500mL) ±3g ((500-1000mL) *تختلف دقة القياس حسب خصائص المادة وكمية التعبئة وجهاز التغذية
4	ارتفاع المدخل	2300ملم
5	قطر المدخل	Φ35ملم
6	أبعاد خارجية فوهة التعبئة	Φ12mm
7	الحد الأدنى لحلق الزجاجة	≥Φ16mm
8	مصدر الهواء	0.6-0.8MPa
9	مصدر الطاقة	~ 380 فولت 50 هرتز/0.7 كيلوواط
10	البعد الخارجي:	1695 × 970 × 2430 مم ((L × W × H)
11	الوزن	حوالي 500 كيلوغرام









4.التكوين الكهربائي

S.N	الاسم	العلامة التجارية
1	PLC	(شنايدر)
2	شاشة لمسة	(شنايدر)
3	محول التردد	(شنايدر)
4	حساب الكهرباء الضوئية	مريض
5	التبديل في مصدر الطاقة	(شنايدر)
6	مفتاح الضغط	SMC
7	أسطوانة	FTEC
8	صمام الموليد	FTEC
9	الزر	(شنايدر)
10	ضوء الإنذار	(شنايدر)
11	مكسّر	(شنايدر)



5.عملية العمل

6.تقدميوم

6.1 يستخدم على نطاق واسع في ملء أوتوماتيكي للزجاجات 50-1000mL في الطب البيطري والكيمياء الدقيقة والكيمياء اليومية والأسمدة والنفط وغيرها من الصناعات.

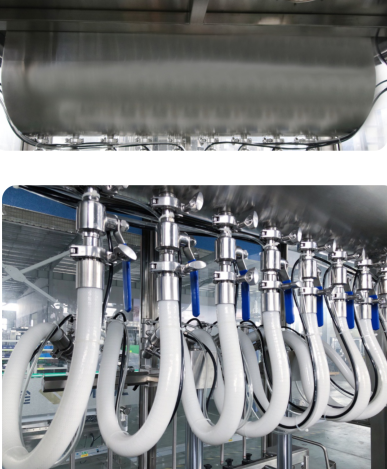

6.2 الصندوق المواد مصممة مع قوس دائرية أسفل، ويتم تصريف المواد بشكل أكثر دقة ، ولا يوجد زاوية ميتة للتنظيف.الذي هو مريح لفك التجميع والتنظيفيحتوي صندوق المواد على كرة تنظيف ، والتي هي أكثر ملاءمة للتنظيف.

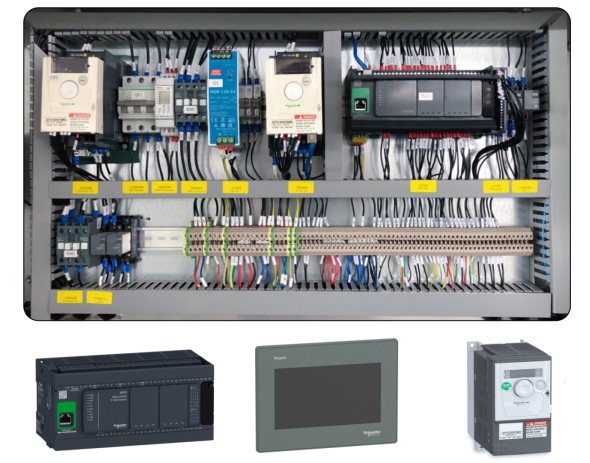

6.3 نظام التحكم الكهربائي يتبنى تشكيل شنايدر، نظام التحكم الكهربائي المتكامل، أكثر استقراراً وموثوقية، آمنة وخضراء، واستهلاك طاقة منخفض.

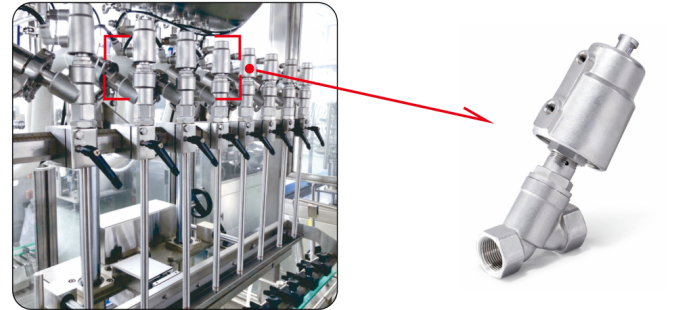

6.4.باستخدام صمام مقعد زاوية صب دقيق من "تشينغداو ESG"المظهر رائع ورائعة، والعمر الطويل من السهل تركيب، جرعة ملء مستقرة، ودائمة وموثوق بها.

6.5نظام الوزن الإلكتروني، يتم إتمام تعديل الجرعة باستخدام زر واحد. (هذه الوظيفة اختيارية)

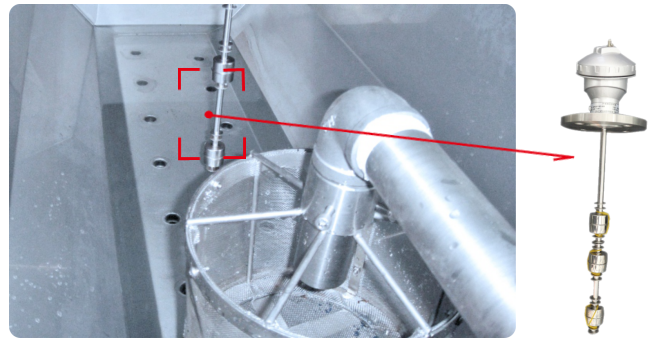

6.6.يتم تجهيز أنبوب التغذية مع مرشح قابلة للإزالة-الشاشةلمنع صمام التعبئة من التأثير على دقة التعبئة وعمر الخدمة للصمام بسبب الشوائب. بالإضافة إلى التحكم في مستوى السائل العادي للعمل للكشف عن مستوى السائل,يتم إضافة أجهزة الكشف عن مستوى السائل العالي والمنخفض وأجهزة الإنذار الصوتي والضوئي لمنع مستوى السائل غير الطبيعي.

6.7الجهاز بأكمله مصنوع من الفولاذ المقاوم للصدأ SUS304 عالي الجودةوالذي يمتلك أداءً جيدًا لمكافحة التآكل. الغطاء الخارجي من الفولاذ المقاوم للصدأ وغطاء الباب الزجاجي المشدد يغلق جسم الآلة ، والذي يتكيف بشكل أفضل مع بيئة الإنتاج الكيميائي الزراعي.منفذ الهواء المحجوز فوق رأس التعبئة له قطر Φ (120mm)، والتي يمكن توصيلها بنظام إدخال الهواء في المصنع لتفريغ غازات النفايات الناتجة أثناء عملية التعبئة.
