مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
DXD-180D
DXD-180Dآلة تغليف الفيلم الأفقي الأوتوماتيكية
1.مقدمة
وتشمل المعدات إطلاق فيلم المحرك، وتشكيل الكيس، وتغليف أسفل الكيس، وتغليف الوسط، والتغليف الرأسي، سحب كيس الخدمة، القطع، فتح الكيس وملئه، نقل الكيس،أجهزة إغلاق الجزء العلوي من الحقيبة وغيرهاالمحرك يدفع كل عجلة على العمود الرئيسي لاستكمال الإجراءات المنسقة لكل آلية، ومدمج على العمود الرئيسي يعيد إشارة الموقع.تحت التحكم البرمجي من PLC، يتم تحقيق لفة الفيلم → تشكيل الكيس → صنع الكيس → ملء → ختم → نقل المنتج النهائي يتم تحقيق الوظيفة الإنتاج الآلي بالكامل لأكياس الفيلم.
الجهاز لديه تصميم معقول ومظهر جديد. وهو يتبنى ختم الشريط القياسي. من خلال استبدال آلة التعبئة ، يمكن للجهاز ملء مواد مختلفة تلقائيًا مثل المسحوق ،الحبوب، وكلاء تعليق، والتركيزات القابلة للتحلّل، والمواد المائية. الآلة بأكملها مصنوعة من SUS304 الفولاذ المقاوم للصدأ، والذي له تأثير جيد مضاد للتآكل على المواد عالية التآكل.الغطاء الخارجي من الزجاج المزدوج يمنع تسرب الغبار وهو أكثر ملاءمة للبيئة وخالية من التلوث.
2.أبعاد المعدات
3.المعلمات التقنية
| 1 | قدرة الإنتاج |
حقيبة واحدة: 50g: 30-43 حقيبة / دقيقة ؛ 100g: 30-40 حقيبة / دقيقة حقائب مزدوجة/حقائب مزدوجة فردية: 80-120 حقيبة/دقيقة *قدرة الإنتاج الفعلية تختلف تبعاً لحجم المنتج، ومادة التعبئة والتغليف، وخصائص المواد، إلخ. |
| 2 | نوع الحقيبة المعمول بها | حقيبة واحدة، حقيبة مزدوجة، حقيبة مزدوجة |
| 3 | حجم الحزمة |
حقيبة واحدة: 70 × 100 مم (الحد الأدنى) ؛ 180 × 210 مم (الحد الأقصى) حقيبة مزدوجة/حقيبة مزدوجة مفردة: 70×100mm (الحد الأدنى) ؛ 90×160mm (الحد الأقصى) |
| 4 | سعة التعبئة |
الحجم الأقصى لملء: 200 مل * يختلف نطاق قدرة التعبئة حسب الخصائص الفيزيائية للمواد الخام وجهاز التغذية. |
| 5 | ملء دقيق |
±0.5g (50g) ؛ ±1g (100-200g) ؛ *تختلف دقة القياس حسب خصائص المواد وحجم التعبئة وجهاز التغذية |
| 6 | حجم الفيلم | القطر الداخلي: Φ70-80mm القطر الخارجي: ≤Φ500mm |
| 7 | قطر أنبوب إزالة الغبار | Φ59mm |
| 8 | القوة | ~ 380 فولت 50 هرتز/5.6 كيلوواط |
| 9 | استهلاك الهواء | 700L/min |
| 10 | حجم المعدات | 3525 × 1000 × 1550mm ((L × W × H) |
| 11 | الوزن الإجمالي | حوالي 1900 كيلوغرام |
4-الميزة
إطلاق الفيلم وإمداد الفيلم تلقائيًا2ترميز الشريط (اختياري)3تشكيل الأفلام4الختم السفلي5الختم المركزي
6الختم الرأسي7دموع الماس (اختياري)8القطع الافتراضي9 كيس الحفاظ على الخدمة10قطعافتح الحقيبة
12ملء13مراجعة الوزن (اختياري)14الختم العلوي15إنتاج المنتجات النهائية
5.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | (شنايدر) | |
| 2 | شاشة لمسة | (شنايدر) | |
| 3 | محول التردد | (شنايدر) | |
| 4 | نظام الخادم | (شنايدر) | |
| 5 | كاشف علامة اللون | (سانكس) الرؤية اليابانية | |
| 6 | تبديل مصدر الطاقة | (شنايدر) | |
| 7 | مولد الفراغ | SMC | |
| 8 | مروحة التبريد | (سونون) | |
| 9 | مُشفر | (أومرون) | |
| 10 | الزر | (شنايدر) | |
| 11 | مكسّر | (شنايدر) |
6.مزايا المعدات
فعالة وآمنة وصديقة للبيئة
6.1 نظام تشغيل أبسط وأكثر كفاءة ونظام ذكي متكامل يجعل عمليتك أبسط ويمكن إكمالها بنقرة واحدة.
6.2الوحدة المتكاملة لمراقبة درجة الحرارة: مراقبة تغيرات درجة الحرارة في الوقت الحقيقي، والعملية واضحة في لمحة.هذا يسيطر بشكل فعال على آلية الختم الحراري لضمان موثوقية الختم وجعل المنتجات المعبأة سهلة الاستخدام وجميلة المظهر.
6.3نظام سحب أكياس الخدمة، يمكن استبدال المواصفات مع إدخال نقرة واحدة، مما يؤدي إلى خسارة مواد التعبئة والتغليف أقل.
6.4 نظام ردود الفعل للوزن: يتم ضبط القياس في متناول يدك، مما يقلل من نفايات المواد. (هذه الميزة اختيارية)
6.5بيئة إنتاج أكثر أماناً
التكوين الرئيسي للجهاز بأكمله يتبنى نظام Schneider Electric (المتحكم قابل للبرمجة PLC ، واجهة الإنسان والآلة ، نظام الخدمة ، محول التردد ، تبديل مصدر الطاقة ، إلخ) ،الذي هو أكثر أمانا، أكثر موثوقية وكفاءة وصديقة للبيئة، ويجلب لك استهلاك طاقة أكثر اقتصادية.
6.6 حماية السلامة المتعددة (اكتشاف رمز اللون، مولد فراغ SMC الياباني، معالج مصدر الهواء مع كشف ضغط الهواء،حماية تسلسل المرحلة الطاقة) لتحقيق أقصى استقرار وموثوقية تشغيل المعدات.
6.7 لمنع قطع كتلة السكاكين على المعدات من أن تصبح لزجة أو تتعلق بالحقائب أو بالمواد وغيرها بعد استخدامها لفترة طويلة ، يجب أن تكون أسطح الختم السفلي ، الختم الرأسي ،الختم العلوي و الأجزاء الأخرى كلها مصنوعة من الرش الخاصلتجنب حدوث الوضع المذكور أعلاه.
6.8 يتم تصنيع إطار الجهاز بأكمله من الفولاذ المقاوم للصدأ SUS304الغطاء الخارجي من زجاج البليكسي يمنع تسرب الغبار وهو أكثر ملاءمة للبيئة وخالية من التلوث.
6.9 هذا مكتب الماكينةأجزاء قضيب الاتصال مصنوعة من SUS304 الفولاذ المقاوم للصدأ، صلابة قوية ولا تشوه.والتي سهلة الكسر والتشوه.
6.10 تنوع جهاز التعبئة
يتم حجز الموصلات لأجهزة التعبئة مثل المساحيق ومواد المياه ومواد اللزوجة والحبيبات على المعدات. تم تصميم البرنامج أيضًا ليكون محجوزًا.عند استبدال جهاز التعبئة، المستخدم يحتاج فقط لتثبيت موصلات واستدعاء الوظيفة على الشاشة اللمسية. جاهز للاستخدام.
6.11 جهاز التحكم المركزي في العمليات
يتم تثبيت صندوق التحكم المركزي في منتصف المعدات. إنه جميل وأنيق ومريح للتشغيل والصيانة. لا يحتاج العمال إلى التشغيل ذهابًا وإيابًا أثناء التشغيل ،والتي يمكن أن تحسن بكفاءة العملكما أنها مجهزة بصندوق زر التشغيل المستقل ، والذي يحتوي على وظائف مثل ضبط الجرعة الدقيقة وتصحيح التشغيل ، مما يجعل العملية أكثر ملاءمة.
6.12 استخدام مقص مزدوجة لزيادة القدرة الإنتاجية. بالنسبة للكيس الواحد، يمكن مضاعفة القدرة الإنتاجية على أساس أصلي.(هذه الميزة اختيارية)

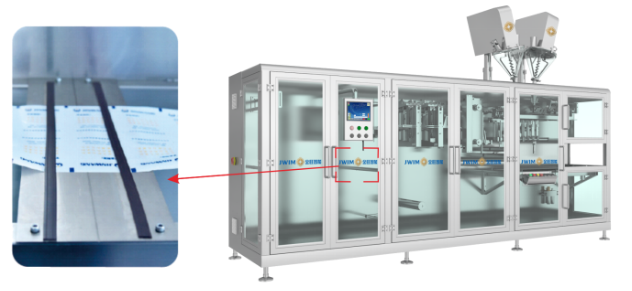

6.13 جهاز تغيير الألواح وتعبئة الأكياس
عندما يتم استهلاك لفة من الفيلم ، ليس هناك حاجة لسحب لفة الفيلم المتبقية على المعدات. تحتاج فقط إلى ربطها لفة جديدة من الفيلم على هذا الجهاز لمواصلة تشغيل الجهاز.الحد من خسائر مواد التعبئة والتغليف. (هذه الميزة اختيارية)
6.14 دموع الماس
يتبنى آلية تمزيق مستقلة ، وتقود الأسطوانة القطع لإجراء حركة متناوبة لتحقيق تأثير تمزيق ، والذي يسهل تمزيقه وجميل.تأثير استخدامه يتجاوز بكثير من تمزيق قطعة السجادة، وهناك جهاز جمع الحطام على جهاز تمزيق. (هذه الميزة اختيارية)
