مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
DXD-180DJ

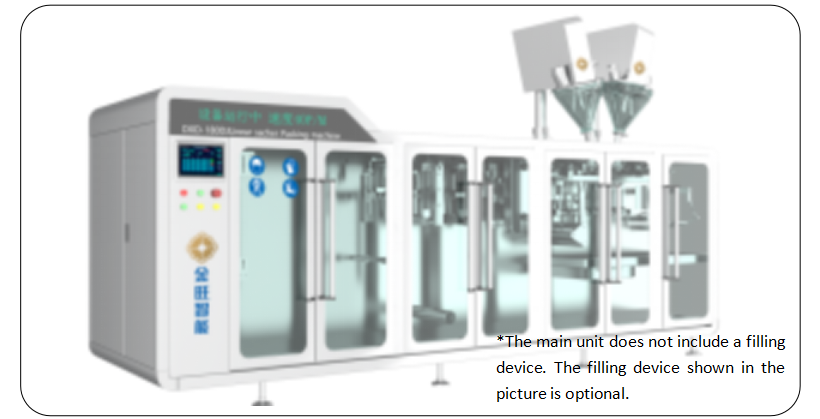

DXD-180DJآلة تغليف الفيلم الأفقي الأوتوماتيكية
1مقدمة
الجهاز الرئيسي لديه مظهر السكك الحديدية عالية السرعة، وعرض البيانات في الوقت الحقيقي، وأحدث آلة التعبئة الذكية الصناعة 4.0.
DXD-180DJ آلة التعبئة الأفقية الكاملة التلقائية تتضمن محرك إطلاق الفيلم، تشكيل الحقيبة، اغلاق الجزء السفلي من الحقيبة، الختم الرأسي، سحب حقيبة الخدمة، قشر، فحص فتح الحقيبة،فتح الحقيبة وملئها، نقل الحقيبة، وإزالة غبار الحقيبة. الآليات مثل اغلاق الجزء العلوي من الحقيبة تستخدم المحرك لدفع كل عجلة على العمود الرئيسي لإكمال الإجراءات المنسقة لكل آلية،ومدمج على العمود الرئيسي ردود فعل إشارة الموقفتحت التحكم المبرمجة من PLC،لفة الفيلم → تشكيل الكيس → صنع الكيس → الوظائف تشمل فتح الكيس والتفتيش→ملء→إزالة الغبار من الكيس→الختم→نقل المنتج النهائي، وأخيراً الملاكمة اليدوية أو الكرتون.
تستخدم الآلة الرئيسية إغلاق الشريط القياسي. من خلال استبدال آلة التعبئة ، يمكن للآلة أن تملأ تلقائيًا مواد مختلفة مثل المسحوقات والحبيبات والمواد المعلقة ،التركيزات القابلة للتحلّل، والمواد المائية. الآلة بأكملها مصنوعة من الفولاذ المقاوم للصدأ SUS304، والذي له تأثير جيد مضاد للتآكل على المواد عالية التآكل.الغطاء الخارجي للزجاج المقاوم يمنع تسرب الغبار وهو أكثر ملاءمة للبيئة وخالية من التلوث.

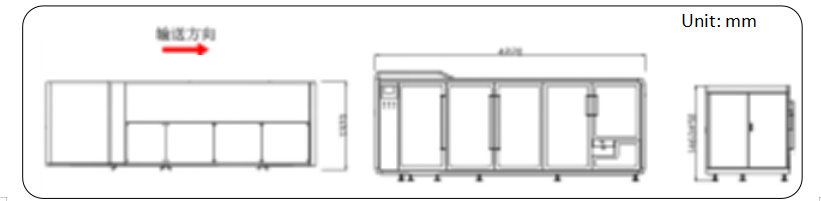

2.أبعاد المعدات
3.المعلمات التقنية
| 1 | القدرة الإنتاجية |
حقيبة واحدة: 50g: 30-43 حقيبة / دقيقة ؛ 100g: 30-40 حقيبة / دقيقة حقائب مزدوجة/حقائب مزدوجة فردية: 80-120 حقيبة/دقيقة *قدرة الإنتاج الفعلية تختلف تبعاً لحجم المنتج، ومادة التعبئة والتغليف، وخصائص المواد، إلخ. |
| 2 | نوع الحقيبة المعمول بها | حقيبة واحدة، حقيبة مزدوجة، حقيبة مزدوجة |
| 3 | حجم الحزمة |
حقيبة واحدة: 70 × 100 مم (الحد الأدنى) ؛ 180 × 210 مم (الحد الأقصى) حقيبة مزدوجة/حقيبة مزدوجة مفردة: 70×100mm (الحد الأدنى) ؛ 90×160mm (الحد الأقصى) |
| 4 | سعة التعبئة |
الحجم الأقصى لملء: 200 مل * يختلف نطاق قدرة التعبئة حسب الخصائص الفيزيائية للمواد الخام وجهاز التغذية. |
| 5 | ملء دقيق |
±0.5g (50g) ؛ ±1g (100-200g) ؛ *تختلف دقة القياس حسب خصائص المواد وحجم التعبئة وجهاز التغذية |
| 6 | حجم الفيلم | القطر الداخلي: Φ70-80mm القطر الخارجي: ≤Φ500mm |
| 7 | قطر أنبوب إزالة الغبار | Φ59mm |
| 8 | القوة | AC380V ثلاثي المراحل 50Hz/5.6KW |
| 9 | استهلاك الهواء | 700L/min |
| 10 | حجم المعدات | 4220 × 1370 × 1460 ملم (L × W × H) |
| 11 | الوزن | حوالي 2150 كيلوغرام |
4-الميزة
إطلاق الفيلم وإمداد الفيلم تلقائيًا2ترميز الشريط (اختياري)3تشكيل الأفلام4الختم السفلي5الختم المركزي
6الختم الرأسي7دموع الماس (اختياري)8القطع الافتراضي9 كيس الحفاظ على الخدمة10القطع (التقطيع المزدوج اختياري)
افتح الحقيبة12 اكتشاف فتح الحقيبة13ملء x214إزالة الغبار من الأكياس15الختم العلوي16إنتاج المنتجات النهائية
5.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | (شنايدر) | |
| 2 | شاشة لمسة | (شنايدر) | |
| 3 | محول التردد | (شنايدر) | |
| 4 | نظام الخادم | (شنايدر) | |
| 5 | كاشف علامة اللون | (سانكس) الرؤية اليابانية | |
| 6 | تبديل مصدر الطاقة | (شنايدر) | |
| 7 | مولد الفراغ | SMC | |
| 8 | مروحة التبريد | (سونون) | |
| 9 | مُشفر | (أومرون) | |
| 10 | الزر | (شنايدر) | |
| 11 | مكسّر | (شنايدر) |
6.أالعيوب
6سهلة الاستخدام
6.1.1يتم وضع جهاز اكتشاف فيلم مستقل أمام جهاز سحب الفيلم للحد من الأخطاء.
6.1.2آلية تشديد الفيلم الجديدة:إضافة آلية تشديد الفيلم الجانبي لجعلها أكثر استقراراً.
6.1.3- اكتشاف فتح الحقيبة الميكانيكية: يضمن افتتاح الحقيبة الميكانيكية ووظيفة الكشف التلقائي معدل عبور فتح الحقيبة المرتفع. إذا لم يتم فتح الحقيبة أو تم فتح الحقيبة بشكل غير كامل، فإن الجهاز يضمن إمكانية الوصول إلى الحقيبة.لن يتم إضافة أي مواد ولن يتم إهدار المواد، وبالتالي توفير تكاليف الإنتاج للمستخدم.
6.1.4. نظام سحب الحقيبة الخدمية: يقلل الاتصال المباشر لمحرك الخدمة من خطأ فجوة الفيلم ، ويمكن استكمال ضبط عرض الحقيبة بإدخال مفتاح واحد على الشاشة اللمسية ،مما يؤدي إلى خسارة أقل في مواد التعبئة والتغليف.
6.1.5 الختم الرأسي سريع وسهل التمزق ، ويتم ضبط الجزء السهل التمزق بواسطة عجلة يدوية. لا تحتاج إلى أدوات لتغيير المواصفات ، وهو أمر سريع ومريح.
6.1.6إزالة غبار أكياس الغبار: وظيفة إزالة غبار أكياس الغبار ، محرك القيادة يزيل الغبار ، يحل مشكلة امتصاص الغبار في فم الكيس ، ويضمن معدل نجاح الختم.
6.1.7يتبنى تكنولوجيا القيادة المحركية للاتصال بالعصا المحركة ، والتي لديها دقة تشغيل أعلى ولا يوجد انحراف في الموقف.
6.1.8يتم عرض حالة التشغيل (البيانات) للجهاز بأكمله في الوقت الحقيقي (واضحة في لمحة).
6.2 تكون الأجزاء الرئيسية مصنوعة من مواد معدنية عالية الجودة، مع مقاومة أفضل للاستنزاف ومقاومة للتآكل.
6.3 أكثر أماناً
6.3.1. وحدة مكاملة لمراقبة درجة الحرارة: مراقبة التغيرات في درجة الحرارة في الوقت الحقيقي تجعل العملية واضحة في لمحة.هذا يسيطر بشكل فعال على آلية الختم الحراري لضمان موثوقية الختم وجعل المنتجات المعبأة سهلة الاستخدام وجميلة المظهر.
6.3.2التحكم المركزي في التشغيل: مربع زر التشغيل المستقل ، مع وظائف مثل ضبط الجرعة الدقيقة ، وإصلاح الأخطاء والركض ، مما يجعل التشغيل أكثر ملاءمة.
6.3.3التكوين الرئيسي للجهاز بأكمله يتبنى نظام شنايدر الكهربائية (المتحكم قابل للبرمجة PLC، واجهة الإنسان والآلة، نظام الخدمة، محول التردد، التبديل مصدر الطاقة، الخ) ،الذي هو أكثر أمانا، أكثر موثوقية وكفاءة وصديقة للبيئة، ويجلب لك استهلاك طاقة أكثر اقتصادية. .
6.3.4. العديد من الحماية الأمنية (اكتشاف رمز اللون ، مولد فراغ SMC الياباني ، معالج مصدر الهواء مع الكشف عن ضغط الهواء ،حماية تسلسل المرحلة الطاقة) لتحقيق أقصى استقرار وموثوقية تشغيل المعدات.
6.4مقص مزدوجة بنية جديدة:يتخذ شكل مقص مزدوج لزيادة القدرة الإنتاجية. بالنسبة لملء الكيس الواحد ، يتم مضاعفة القدرة الإنتاجية على أساس الأصلي.(هذه الميزة اختيارية)
6.5تبني آلية تمزيق مستقلةالسائبة تدفع القطع إلى التبادل لتحقيق تأثير تمزيق ، والذي يسهل تمزيقه وجميل. تأثير استخدامه يتجاوز بكثير تأثير تمزيق الكتل الساخنة ،ويتم تجهيز الجهاز الممزق بجهاز لجمع الحطام.(هذه الميزة اختيارية)
