مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
اف اكس جي-1

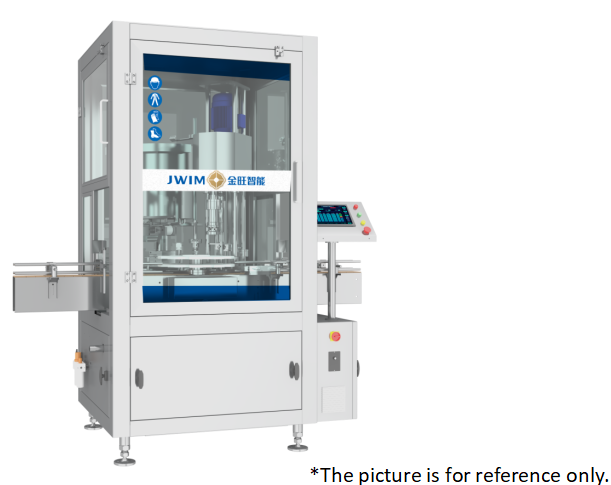

FXJ-1آلة غلق أوتوماتيكية
1. مقدمة
تعتمد آلة الغلق الأوتوماتيكية FXJ-1 تصميم إدارة غطاء القرص الدوار، وتزويد الغطاء بنظام خطاف، وطريقة وضع الأغطية في رأس الغلق أولاً قبل الغلق، مما يضمن معدل تأهيل الغلق. عن طريق استبدال أجهزة الغلق المختلفة، يمكنها تحقيق أشكال مختلفة من غلق الأغطية البلاستيكية الملولبة، والأغطية الألومنيوم، والأغطية بالضغط.
تم تصميمها بتبادل مرن، وتشغيل سهل، علاوة على ذلك، يمكنها تغيير عمليات غلق الحاويات المختلفة في وقت قصير. يمكن استخدامها بشكل فردي أو في خط إنتاج، وهي مناسبة للغلق الأوتوماتيكي للمنتجات الكيميائية العامة، والأدوية، والأغذية، ومستحضرات التجميل، والمنظفات.
2.أبعاد الماكينة
3.المعلمات الفنية
| 1 | القدرة الإنتاجية |
≤ 2200 زجاجة/ساعة * تختلف السعة الفعلية حسب حجم المنتج، ومواد التعبئة، وخصائص المواد، إلخ. |
| 2 | نوع الزجاجة المناسب | زجاجة بقطر 40-95 مم وارتفاع 100-250 مم |
| 3 | مواصفات غطاء الزجاجة | بقطر 25-50 مم وارتفاع 20-40 مم |
| 4 | معدل النجاح | 99.9% |
| 5 | ضغط الهواء | 0.6~0.8 ميجا باسكال |
| 6 | مصدر الطاقة | ~220 فولت 50 هرتز |
| 7 | الطاقة | 1.5 كيلو واط |
| 8 | الوزن | 600 كجم |
| 9 | الأبعاد | 1800 × 1508 × 2040 مم (طول × عرض × ارتفاع) |
4.التكوين الكهربائي
| الرقم التسلسلي | الاسم | العلامة التجارية | |
| 1 | وحدة التحكم المنطقية القابلة للبرمجة (PLC) | شنايدر | |
| 2 | شاشة اللمس | شنايدر | |
| 3 | محول التردد | شنايدر | |
| 4 | مستشعر كهروضوئي للعد | SICK | |
| 5 | مفتاح التقارب | شنايدر | |
| 6 | الأسطوانة | FTEC/AIRTAC | |
| 7 | مصدر الطاقة | شنايدر |
5.عملية العمل
① فرز الأغطية (فرز الأغطية بنظام القرص الدوار، يتم وضع الغطاء الأمامي في فتحة الغطاء، ويتم إعادة الغطاء العكسي إلى جهاز فرز الأغطية)
② تغذية الزجاجات (استخدام عجلة نجمية لتغذية الزجاجات، زجاجة واحدة في كل محطة)
③ التقاط الغطاء (يستلم الخطاف الميكانيكي الغطاء، ويرسله إلى رأس الغلق، ورأس الغلق يمسك الغطاء)
④ الغلق (استخدام عجلة نجمية للتثبيت وغلق الزجاجة بالضغط الثابت)
⑤ تفريغ الزجاجات (اكتمل الغلق ويتم تفريغ الزجاجة من المعدات)
6. نوع الزجاجة المناسب
يستخدم على نطاق واسع في الغلق الأوتوماتيكي للزجاجات بسعة 50-1000 مل في صناعات الكيماويات الزراعية، والكيماويات الدقيقة، والكيماويات اليومية، والأسمدة، والزيوت وغيرها.
7. الميزة
7.1 معدل تأهيل عالٍ: عزم دوران قابل للتعديل، يعتمد رأس الغلق على تصميم ثلاثي المخالب، مما يضمن عدم تلف الغطاء أثناء عملية الغلق، وإمساك الغطاء أكثر استقرارًا في الغلق.7.2 تنوع واسع: استبدال أقراص العجلة النجمية المختلفة يمكن أن يحقق تنوعًا للزجاجات الدائرية والمربعة.7.3 نظام ذكي ومتقدم: إيقاف تلقائي عند عدم وجود زجاجات، يبدأ مع وجود زجاجات.
7.4 معدل ضبط الأغطية بالاهتزاز: ضبط بسيط ومستقر، معدل تأهيل عالٍ. (غطاء عازل للصوت اختياري)7.5 تم تجهيز الماكينة الرئيسية بآلية قابض في مكان النقل (الصورة أدناه على اليسار)، ستعمل آلية القابض تلقائيًا عند وجود انسداد في الزجاجة أو زيادة عزم دوران المغزل، وتوقف الماكينة مع إنذار.7.6 تم تجهيز مخرج الزجاجات بأسطوانة خطافية للزجاجات (الصورة السفلية اليمنى) لضمان السلاسة والاستقرار أثناء التشغيل.
