مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
FX-6AS

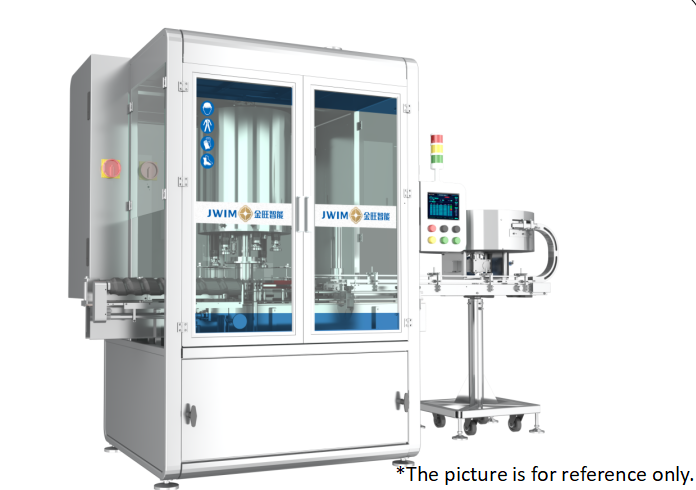

FX-6AS آلة التغطية الدوارة الأوتوماتيكية
1. مقدمة
تدمج هذه الآلة مدخل البرميل، وإدارة الغطاء، والتغطية، ومخرج البرميل، وتعتمد التغطية بموضع الإمساك بالغطاء، والآلة بأكملها ذات هيكل دوار. في عملية التغطية، لا يوجد تلف للبرميل، ولا يوجد تلف للغطاء، وكفاءة تغطية عالية، ومعدل نجاح مرتفع، وتشغيل سلس، ونطاق واسع من الاستخدام، ويمكن مقارنتها بالمنتجات الأجنبية المماثلة.
الآلة مناسبة لجميع أنواع البراميل الزجاجية أو البلاستيكية بمواصفات مختلفة من اللولبة الأوتوماتيكية للغطاء الخارجي، باستخدام ماسك الغطاء لالتقاط الغطاء الذي تنقله لوحة الكشط، في عملية دوران البرميل لإكمال لولبة الغطاء الخارجي. تعتمد الآلة بأكملها على تحكم PLC، وواجهة إنسان وآلة تعمل باللمس، وتشغيل مريح وبديهي.
2.أبعاد الآلة
3.المعلمات الفنية
| 1 | القدرة الإنتاجية |
≤7500BPH * تختلف السعة الفعلية حسب حجم المنتج، ومواد التعبئة، وخصائص المواد، وما إلى ذلك. |
| 2 | معدل التأهيل | 99.9% |
| 3 | نوع البرميل المطبق | القطر Φ40-95 مم الارتفاع 80-250 مم |
| 4 | مواصفات الغطاء | القطر Φ20-70 مم، الارتفاع 20-40 مم |
| 5 | عدد رؤوس التغطية | 6 قطع |
| 6 | ضغط الهواء | 0.6-0.8 ميجا باسكال |
| 7 | مصدر الكهرباء | ~380 فولت 50 هرتز |
| 8 | الطاقة | 2.53 كيلو واط |
| 9 | الوزن | 1600 كجم |
| 10 | البعد الكلي | 1995 × 1300 × 2246 مم (طول × عرض × ارتفاع) |
4.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | شنايدر | |
| 2 | شاشات اللمس | شنايدر | |
| 3 | العاكس | شنايدر | |
| 4 | الكهروضوئية للعد | SICK | |
| 5 | مفاتيح التقارب | شنايدر |
5.عملية العمل

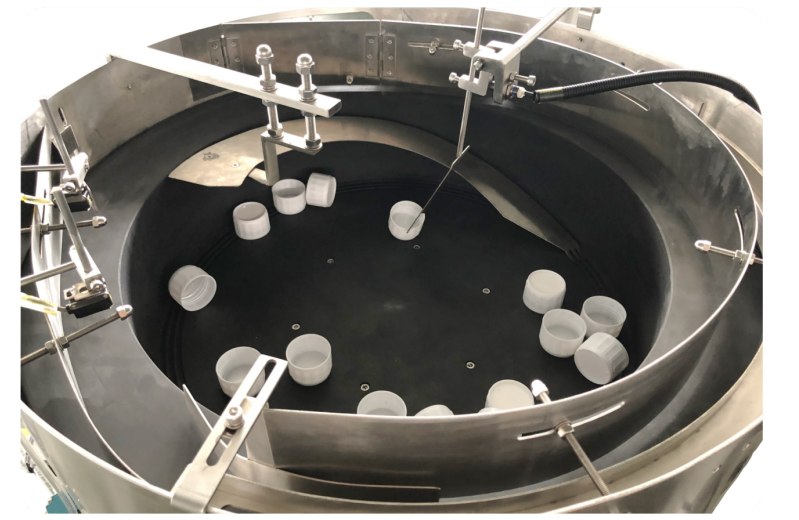

① إدارة الغطاء (إدارة الغطاء بنوع قرص دوار، الغطاء الإيجابي يدخل في أخدود إسقاط الغطاء، الغطاء السلبي يُعاد دفعه إلى جهاز إدارة الغطاء)
② تغذية البراميل (باستخدام برغي لفصل البراميل إلى براميل)
③ تغذية الغطاء (سيتم كشط الغطاء الموجود على ناقل الغطاء إلى مسار التقاط الغطاء بواسطة قرص كشط الغطاء)
④ التقاط الغطاء (التقاط الغطاء الموجود على المسار بواسطة أداة الإمساك، جاهز للتغطية)
⑤ التغطية (بدء التغطية، تحديد الموضع بواسطة قرص النجمة)
⑥ تفريغ الدلو (نهاية اللولبة، يتم تفريغ الدلو من المعدات بواسطة قرص النجمة لتفريغ الدلو)
6. نوع البرميل المطبق
يستخدم على نطاق واسع في الصناعات الزراعية، والأدوية البيطرية، والكيماويات الدقيقة، والكيماويات اليومية، والأسمدة، والزيوت وغيرها من الصناعات للتغطية الأوتوماتيكية بسعة 50-1000 مل.
7. الميزة
7.1 معدل تغطية مؤهل عالي، عزم دوران قابل للتعديل، مريح وسريع، استقرار جيد.

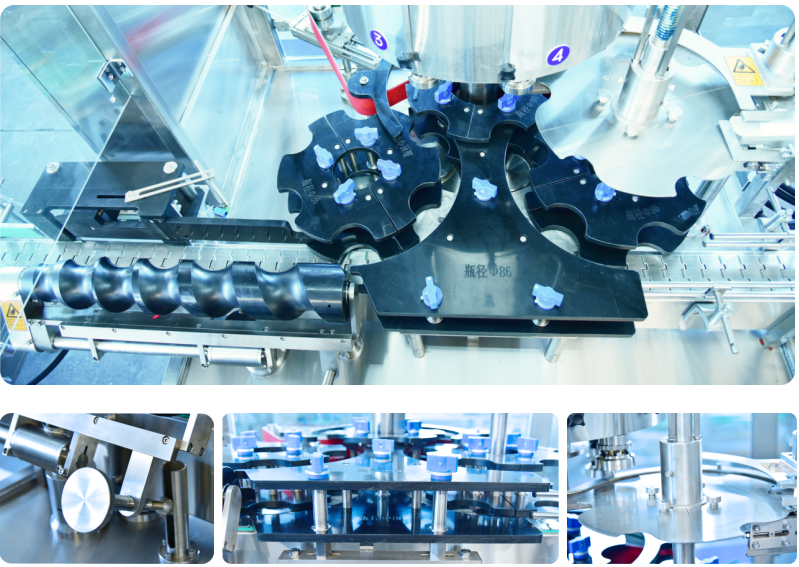

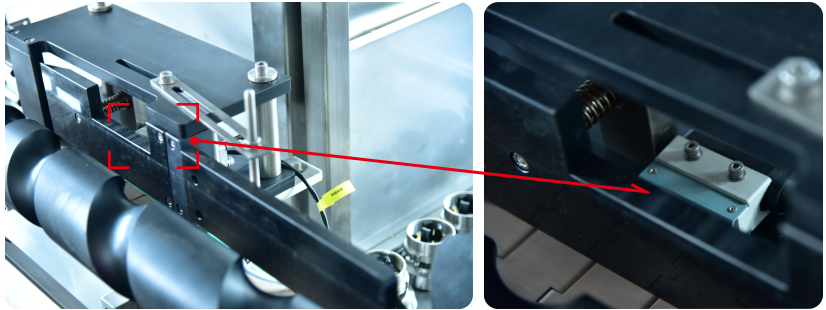

7.2 تنوع جيد: لأنواع مختلفة من الأغطية، يتم اختيار رأس الإمساك بالغطاء اللولبي المقابل، وينطبق أيضًا على الأغطية المضادة للسرقة، وأغطية قبعة القش.7.3 تصميم قالب سريع التركيب، استبدال القالب بدون أدوات، ووفقًا لنقش شعار قالب نوع البرميل المختلف، يصبح استبدال مواصفات البرميل أكثر ملاءمة وسرعة، ووقت تبديل نوع البرميل قصير.7.4 بناءً على الإنتاج الآمن: ① تم تجهيز آلة التغطية بمفتاح كشف الزجاجة المقلوبة، والزجاجة العالقة، وعند وجود برميل مقلوب أو برميل عالق، تتوقف الآلة تلقائيًا، لتجنب تلف اللولب أو قرص النجمة. ② تم تجهيز جميع المحركات بمفتاح حد قابض، في عجلة النجمة الداخلة والخارجة للبرميل أو عزم دوران المغزل الزائد، يتم فصل القابض تلقائيًا وإطلاق إنذار، لحماية المعدات من التلف وتحسين عمر الخدمة. الآلات الأخرى المماثلة للتغطية في السوق لا تمتلك هذه الوظيفة.

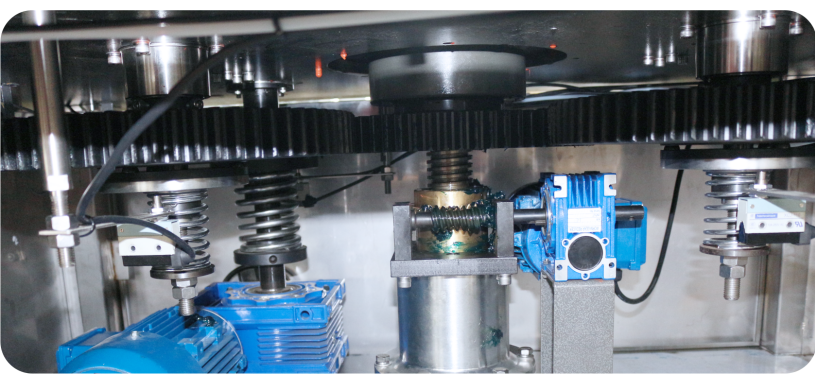

7.5 تصميم إنساني: بالرجوع إلى هيكل تصميم الشركات المصنعة لآلات التغطية الرائدة عالميًا AROL (أعمال دعم خاصة بالتغطية من Krones)، يدعم الرفع التلقائي للمحرك (شاشة تعمل باللمس أو أزرار توجيه) + وضع الرفع والتعديل شبه التلقائي بالمقبض، مما يجعل تعديل المواصفات مريحًا وسريعًا. حاليًا، آلات التغطية المماثلة في السوق إما يمكن تعديلها يدويًا فقط، ولا يوجد بها وظيفة رفع تلقائي أو تستخدم محرك حزام مثلثي، ولا يمكن رفعها يدويًا بدون طاقة، والتعديل أكثر تعقيدًا.7.6 تعتمد الآلة بأكملها على تكوين شنايدر الفرنسي، ونظام تحكم إلكتروني متكامل، أكثر استقرارًا، وموثوقية، وأمانًا، وصديقًا للبيئة، واستهلاكًا منخفضًا للطاقة.7.7 نظام إدارة الغطاء بالكشف الكهروضوئي، تعديل بسيط ومستقر، معدل تأهيل عالي. حجم كبير جدًا لممدد الغطاء، سعة تخزين أكبر للغطاء، ممدد غطاء أكثر استقرارًا.
7.8 يمكن إضافة وظيفة تعبئة النيتروجين قبل لولبة الغطاء، ويمكن توصيل خط الأنابيب المحجوز بمصدر النيتروجين الخاص بالعميل. (هذه الوظيفة اختيارية)
