مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
CC300-2-2

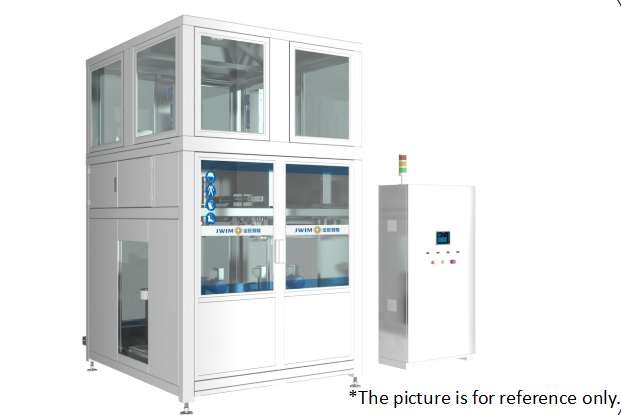

CC300-2-2 ماكينة تعبئة وزنية محددة الكمية
1. مقدمة
تعتمد ماكينة التعبئة الوزنية محددة الكمية CC300-2-2 على الوزن لمراقبة كمية التعبئة الحالية في الوقت الفعلي وإرسال التغذية الراجعة إلى وحدة التحكم، والتي تصدر إشارات تحكم بالتعبئة السريعة والبطيئة وفقاً للبيانات المحددة لتحقيق تعبئة سريعة ودقيقة للحاويات الكبيرة. ويمكنها تلبية احتياجات التعبئة التلقائية لمجموعة متنوعة من السوائل الرغوية وغير الرغوية. وفي الوقت نفسه، يمكنها إنجاز عملية فك الأغطية وتركيبها تلقائياً.
2. أبعاد الماكينة
3. معلومات حاوية التعبئة
التصنيفات
| براميل فولاذية ذات فتحة صغيرة / مغلقة GB/T325.5-2015 | براميل بلاستيكية من النوع B | |
أبعاد البرميل (مم) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
مقاسات فتحة التعبئة (مم) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| أخرى | L* | 200 | 200 |
4. المعايير الفنية
| 1 | قطر فتحة الحاوية | Φ55-65 مم |
| 2 | قطر الحاوية | راجع جدول معلومات حاوية التعبئة. *يمكن قبول التخصيص حسب الطلب. |
| 3 | نطاق التعبئة | 200 لتر
|
| 4 | قيمة التدريج | 100 جم |
| 5 | دقة التعبئة | ±0.1% *①
|
| 6 | السعة الإنتاجية | 40-45 برميل/ساعة (200 لتر) *②
|
| 7 | ارتفاع تغذية المنتج | 2198 مم |
| 8 | ضغط الهواء | 0.6-0.8 ميغاباسكال |
| 9 | مصدر الطاقة | ~380 فولت 50 هرتز/3 كيلوواط |
| 10 | الأبعاد الخارجية | 1800×1760×3255 مم (الطول×العرض×الارتفاع) |
| 11 | الوزن | حوالي 1200 كجم |
*① الدقة المحددة هي دقة اختبار الماء قبل خروج المعدة من المصنع.
تختلف دقة التعبئة الفعلية بسبب تأثير لزوجة مادة العميل ودرجة الحرارة وثبات الضغط الوارد والظروف الميدانية الأخرى.
*② تستند السعة المحددة إلى سعة الاختبار بالماء قبل خروج المعدة من المصنع؛
تعتمد سرعة التعبئة الفعلية على ضغط ومعدل تدفق خط الأنابيب الوارد في موقع العميل.
تختلف عوامل لزوجة المواد والرغوة؛ كما أن الاختلاف في متطلبات التكوين مثل التعبئة السطحية والتعبئة تحت السطح والتعبئة السفلية سيؤثر أيضاً على الطاقة الإنتاجية الفعلية.
5. التكوين الكهربائي
| م | الاسم | العلامة التجارية | |
| 1 | نظام الوزن | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | محول التردد (Inverter) | Schneider | |
| 5 | حساس العد | SICK | |
| 6 | مفتاح التقارب | Schneider | |
| 7 | مقياس الضغط | SMC | |
| 8 | أسطوانة هوائية | FTEC | |
| 9 | صمام لولبي (سولينويد) | FTEC | |
| 10 | زر | Schneider | |
| 11 | ضوء الإنذار | Schneider | |
| 12 | قاطع الدائرة | Schneider |
6. المزايا
6.1. تسلسل العملية: وضع البرميل يدوياً —— تغذية البرميل تلقائياً —— فك الغطاء تلقائياً —— تعبئة وزنية تلقائية —— تركيب الغطاء تلقائياً —— تفريغ البرميل تلقائياً (ملاحظة: بعد فك الغطاء، يكون الغطاء جاهزاً في محطة تركيب الأغطية عبر ناقل الأغطية).

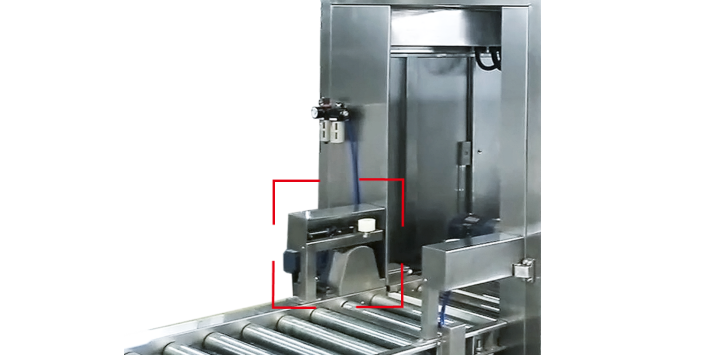

6.2. تعتمد آلية تغذية البراميل وفصلها واحتجازها على أسطوانة على كلا الجانبين لدفع آلية ذراع التوصيل لتحقيق فصل دقيق ومحكم للبراميل وآلية احتجاز البراميل الفارغة. عند اكتمال التعبئة ونقل البرميل الممتلئ إلى المحطة التالية، تتراجع أسطوانة احتجاز البراميل ويدخل البرميل الفارغ إلى ماكينة التعبئة.

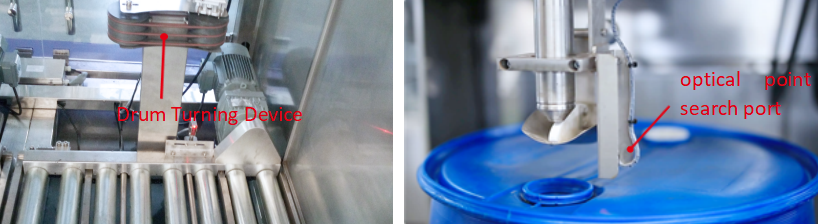

6.3. يدخل برميلان فارغان إلى الماكينة المدمجة كوحدة واحدة. يتم وضع البراميل بواسطة الأسطوانات الدوارة، ثم فك الغطاء تلقائياً، وتتوجه فوهة التعبئة تلقائياً نحو فتحة البرميل وتهبط لأسفل، وتبدأ التعبئة السريعة والبطيئة. ترتفع الفوهة بعد التعبئة، ويتم تركيب الغطاء تلقائياً، ويخرج البرميل الممتلئ ليدخل مكانه البرميل الفارغ.

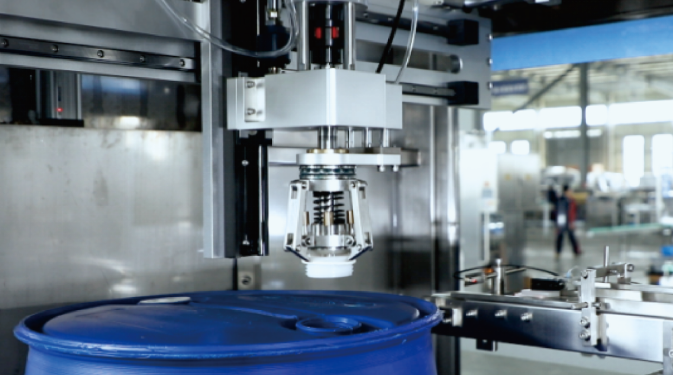

6.4. نظام فك وتركيب الأغطية التلقائي: يمكنه إجراء فك وتركيب الأغطية للبراميل تلقائياً. (يجب التعامل مع الأغطية المقاومة للماء يدوياً)
6.5. تم اعتماد صمام تعبئة سريع وبطيء لضمان دقة التعبئة دون التأثير على سرعة التعبئة الإجمالية. مع آلية غمر فوهة التعبئة، يمكن التعبئة على سطح السائل أو تحت السطح، وهي مناسبة لتعبئة المنتجات الخالية من الرغوة أو ذات الرغوة الخفيفة.
6.6. دقة عالية: تعبئة بالوزن (مستشعر وزن أمريكي من شركة Mettler Toledo) لضمان الدقة العالية في التعبئة.

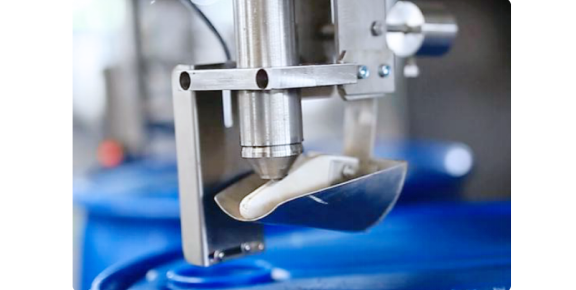

6.7. تم تزويد رأس التعبئة بكوب سائل دوار. بعد انتهاء التعبئة، يقوم كوب السائل بتجميع المواد المتبقية على رأس التعبئة لمنع تسرب المنتج وتلويث الحاوية.
6.8. تستخدم الماكينة نظام تحكم شنايدر الفرنسي (Schneider) للتحكم في استقرار التشغيل. وفي الوقت نفسه، يتميز نظام التحكم باستهلاك منخفض للطاقة. وبالمقارنة مع مختلف العلامات التجارية المتنوعة التي يستخدمها مصنعون آخرون، يتمتع نظام تحكم شنايدر الفرنسي بمستوى حماية عالٍ وموثوقية مستقرة ومستوى أمان وعمر خدمة طويل، لا سيما في المزايا المتعددة لعمليات الترقية والمطابقة اللاحقة.
6.9. تم تخصيص مخرج هواء في الجزء العلوي من الماكينة، يمكن توصيله بنظام سحب الهواء الخاص بالعميل لضمان بيئة إنتاج نظيفة داخل ورشة العمل.
6.10. محطات عمل متعددة: بناءً على سنوات من الخبرة في السوق، يمكن للماكينة فصل عمليات فك الأغطية والتركيب والتعبئة. حيث تعمل كل عملية بشكل منفصل، لتحقيق كفاءة عالية ودقة متناهية دون أي انحراف.
