مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
GXT1000-4CK

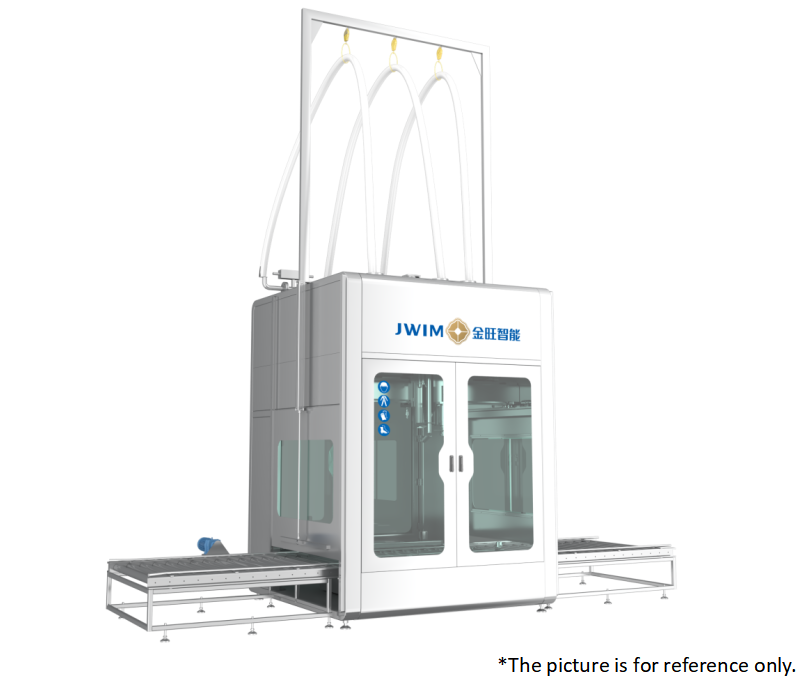

GXT1000-4CK آلة بحث بصري و تعبئة وتغطية
1. المقدمة
تعتمد هذه المعدة طريقة تحديد المواقع البصري لمحاذاة فوهة البرميل، وتتميز بتصميم هيكلي عالي الأتمتة يدمج فك الأغطية والتعبئة وتركيب الأغطية في آلة واحدة، مما يقلل بشكل كبير من كثافة العمالة للمشغلين ويحد من التلوث البيئي. يمكنها تلبية متطلبات التعبئة الآلية للعديد من أنواع السوائل، ومناسبة لتعبئة السوائل غير الرغوية والرغوية.
تعتمد الآلة طريقة الوزن لمراقبة حجم التعبئة الحالي في الوقت الفعلي وإرسال التغذية الراجعة إلى وحدة التحكم، والتي تصدر إشارات تحكم في التعبئة السريعة والبطيئة وفقًا للبيانات المحددة لتحقيق تعبئة سريعة ودقيقة للمواصفات الأكبر حجماً.
2.معلومات حاوية التعبئة
| تصنيف العنصر | برميل فولاذي صغير الفتح والإغلاق GB/T325.5-2015 | برميل بلاستيكي B GB18191-2008 | |
| أبعاد البرميل (مم) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| حجم فتحة الحقن (مم) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| أخرى | السعة (لتر)* | 200 | 200 |
3.معلومات حاوية التعبئة
| الاسم | المعايير | الملاحظات |
| الحجم الاسمي (لتر) | 1000 | |
| الحجم الاسمي (لتر) | 1050 | |
| الطول (مم) | 1200 | |
| العرض (مم) | 1000 | |
| الارتفاع مع الصينية (مم) | 1160 | |
| قطر مخرج التعبئة (مم) | 150 | |
| قطر مخرج التفريغ (مم) | 50 | |
| فتحة الشوكة (مم) | 100 | |
| لوحة العلامات (قطعة) | 1 | |
| وزن العبوة الداخلية (كجم) | 14.0 | |
| الوزن الإجمالي (كجم) | ~54 |
4.المعايير الفنية
| 1 | نطاق التعبئة | 200-1000 كجم |
| 2 | قيمة التدريج | 200 جم |
| 3 | دقة التعبئة | <±1‰ * ① |
| 4 | سرعة التعبئة | 200 لتر: ≤35 برميل/ساعة، 1000 لتر: ≤9 براميل/ساعة * ② |
| 5 | مواصفات التغطية | برميل 200 لتر: Φ50-Φ70 مم، غطاء حاوية الطن: Φ150-Φ200 مم |
| 6 | قطر البرميل المناسب | برميل 200 لتر: 550-600 مم، حاوية الطن: 1000×1200×1100 مم |
| 7 | ارتفاع البرميل | 900-1100 مم |
| 8 | نطاق درجة الحرارة المحيطة | 0-40℃ |
| 9 | الرطوبة النسبية | 56-78%، غير مكثفة |
| 10 | مصدر الطاقة | ~380 فولت 50 هرتز / 5 كيلوواط |
| 11 | ضغط الهواء | 0.6-0.8 ميغاباسكال |
| 12 | ضغط المواد | ≤0.2 ميغاباسكال |
| 13 | ارتفاع فتحة التغذية | 2830 مم |
| 14 | قطر منفذ التغذية | فلنجات قياسية Dn50 |
| 15 | الأبعاد الكلية | 2500×2600×3600 مم (الطول×العرض×الارتفاع) |
*① الدقة الموضحة هي دقة اختبار الماء قبل خروج المعدة من المصنع،
تختلف دقة التعبئة الفعلية بناءً على لزوجة مادة العميل ودرجة الحرارة واستقرار الضغط الوارد وظروف الموقع الأخرى.
* ② السعة الموضحة مبنية على سعة اختبار الماء للمعدة قبل خروجها من المصنع،
سرعة التعبئة الفعلية تعتمد على ضغط أنبوب التغذية وحجم التدفق في موقع العميل. وتختلف سرعة التعبئة الفعلية باختلاف ضغط خط الأنابيب الوارد وحجم التدفق ولزوجة المادة والرغوة في موقع العميل،
كما ستؤثر متطلبات التكوين الأخرى مثل التعبئة فوق سطح السائل، أو تحت سطح السائل، أو في قاع البرميل على السعة الفعلية.
5.التكوين الكهربائي
| الرقم التسلسلي | الاسم | العلامة التجارية | الصورة |
| 1 | أنظمة الوزن | METTLER TOLEDO | |
| 2 | وحدة التحكم المنطقية القابلة للبرمجة (PLC) | Schneider | |
| 3 | شاشة اللمس | Schneider | |
| 4 | العاكس (Inverter) | Schneider | |
| 5 | خلية كهروضوئية للعد | SICK | |
| 6 | مفاتيح تقارب | Schneider | |
| 7 | مفاتيح ضغط | SMC | |
| 8 | صمام لولبي (سولينويد) | FTEC | |
| 9 | أزرار | Schneider | |
| 10 | أضواء تحذيرية | Schneider | |
| 11 | قاطع دائرة | Schneider |

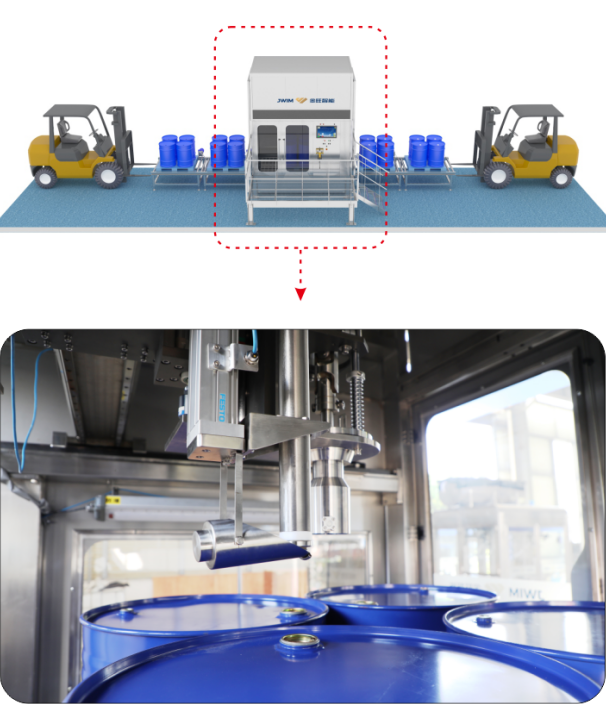

6.200 لتر —— وضع التعبئة
تدخل منصة نقالة تحتوي على أربعة براميل فارغة إلى آلة التعبئة وتتمركز في موضعها، مع بحث بصري تلقائي عن الفوهة لفك الغطاء، ومحاذاة رأس التعبئة تلقائيًا، وهبوط رأس التعبئة، وتدفق سريع ثم تدفق بطيء، وإغلاق الصمامات عند الوصول إلى الكمية المحددة، وارتفاع رأس التعبئة، وبحث تلقائي عن الفوهة لتركيب الغطاء، وخروج البراميل الممتلئة، ودخول البراميل الفارغة.

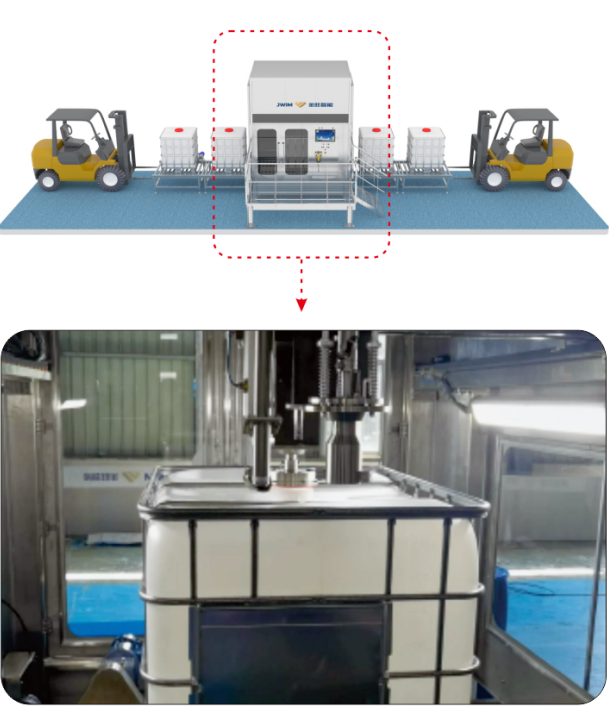

7.برميل طن (IBC) —— وضع التعبئة
تدخل منصة نقالة تحتوي على برميل فارغ واحد إلى آلة التعبئة وتتمركز في موضعها، مع بحث بصري تلقائي عن الفوهة لفك الغطاء، ومحاذاة رأس التعبئة تلقائيًا، وهبوط رأس التعبئة، وتدفق سريع ثم تدفق بطيء، وإغلاق الصمام عند الوصول إلى الكمية المحددة، وارتفاع رأس التعبئة، وبحث تلقائي عن الفوهة لتركيب الغطاء، وخروج البراميل الممتلئة، ودخول البراميل الفارغة.
8.
المزايا
8.1 دقة عالية: اعتماد نظام التعبئة بالوزن (خلية وزن METTLER TOLEDO الأمريكية) لـضمان الدقة العالية في التعبئة والقياس.

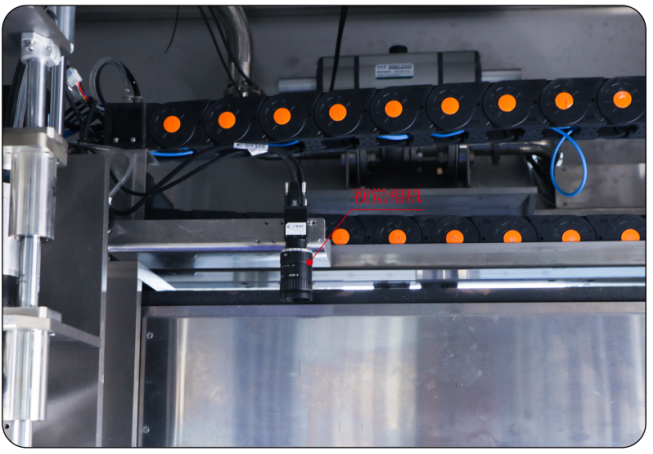

8.2 تحديد المواقع والمحاذاة بصريًا: دخول برميل واحد أو منصة نقالة من أربعة براميل إلى محطة التعبئة، وتحديد موضع الفوهة لإزالة الغطاء والتعبئة والتغطية عبر كاميرا صناعية.

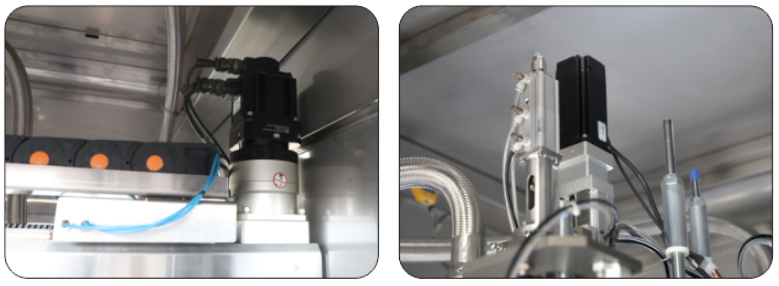

8.3 تحديد دقيق للموقع: يتم التحكم في الحركة الانتقالية الأفقية والعمودية ورفع رأس التعبئة بواسطة محركات مؤازرة (سيرفو) لضمان معدل النجاح الكلي للعملية.

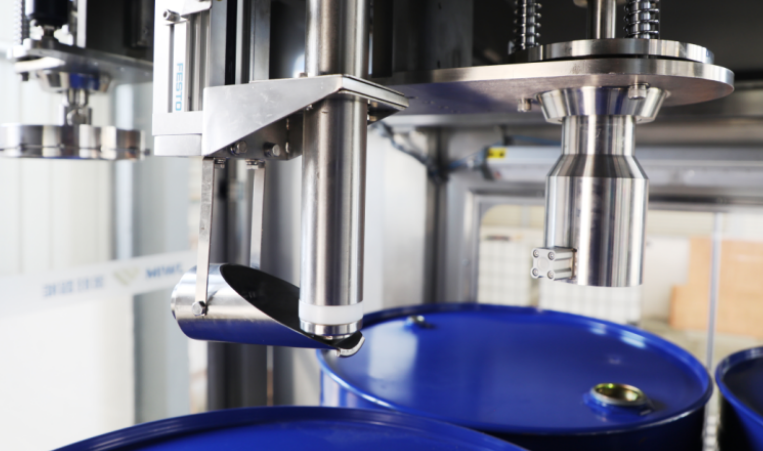

8.4 تطبيق واسع النطاق: تعتمد التعبئة والتغطية هيكل 1+2، أي رأس تعبئة واحد، ورأس تغطية لبرميل 200 لتر، ورأس تغطية لبرميل الطن، مما يلبي متطلبات كل نوع من البراميل.
8.5 عدم التنقيط: بعد اكتمال التعبئة، يجمع كوب استقبال السائل تلقائيًا المواد المتبقية على رأس التعبئة لضمان عدم وجود أي تنقيط في نظام التعبئة.

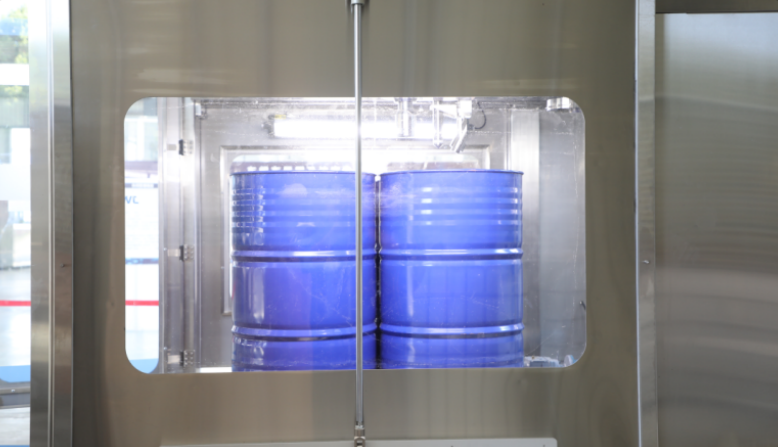

8.6 باب منزلق أوتوماتيكي: عند نقل البرميل الفارغ على أسطوانات البراميل، يفتح الباب المنزلق تلقائيًا، ويتم نقل البرميل الفارغ إلى محطة البحث التلقائي عن الفوهة.
8.7 اعتماد سرعة تعبئة سريعة وبطيئة لضمان دقة القياس دون التأثير على سرعة التعبئة الإجمالية. ومع آلية الغمر النمطية، تعتمد الآلة التعبئة فوق أو تحت سطح السائل، وهي مناسبة لتعبئة المواد غير الرغوية أو قليلة الرغوة.
8.8 يعتمد رأس التعبئة وظيفة التنبيه عند الاصطدام بالبرميل، مما ينبه المشغلين في الموقع للضبط في الوقت المناسب؛ وتم تصميم رأس التغطية بمخمد مرن ومحاذاة ذاتية للبحث عن الفوهة، مما يحسن بشكل فعال معدل نجاح التغطية.

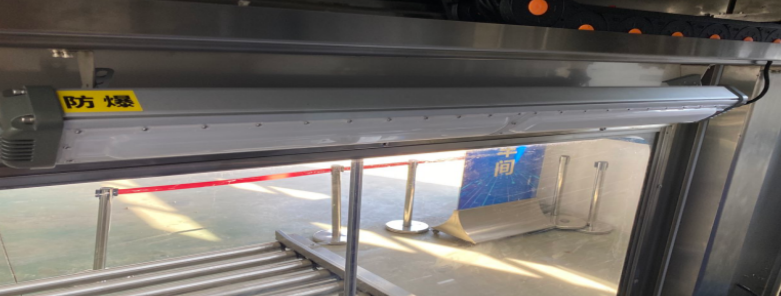

8.9 تم تزويد الآلة الرئيسية بإضاءة مقاومة للانفجار، مما يسهل على الموظفين العمل ليلاً ويلبي متطلبات مقاومة الانفجار في نفس الوقت.
8.10 تعتمد الآلة بأكملها أحدث نظام تحكم كهربائي من Schneider، مع تحكم مستقر واستهلاك منخفض نسبيًا للطاقة.
