مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
جي اكس جي-3-1ك

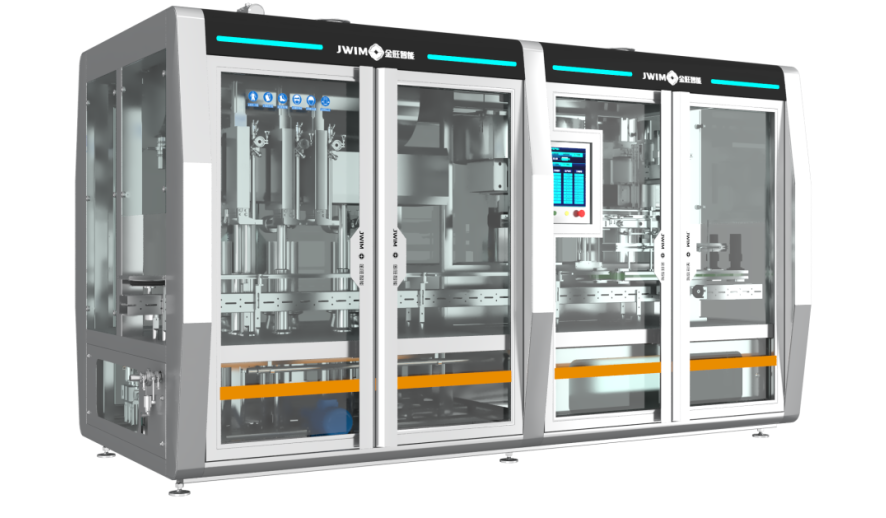

جيه إكس جي-3-1 كيه تابعإنجآلة تعبئة وتغطية
1.مقدمة
آلة GXG-3-1K لملء وتغطية هي هيكل في الخط. يتبنى جزء التعبئة مبدأ التعبئة الذي يتم تشغيله بواسطة محرك الخدمة بعد ملء وقياس الحجم ،الذي يدرك سرعة عالية ودقة عالية من ملء.
يدمج قسم الغطاء تغذية الزجاجة ، والغطاء ، والغطاء ، وتفريغ الزجاجة ، ويستخدم غطاء الحركة التالي ، والذي لا يسبب أي ضرر للزجاجات والغطاءات في عملية الغطاء ،ولها كفاءة عالية في التغطية، معدل مرور عالية والتشغيل بسلاسة.
2.مقاس الجهاز
3.المعلم التقنيs
| 1 | سرعة التعبئة |
5L: ≤ 1000 BPH *القدرة تختلف حسب المنتج، الطبول وخصائص المنتج |
| 2 | نوع الزجاجة |
الزجاجة المستديرة: قطرها Φ80-140mm الارتفاع: 140-340mm الزجاجة المربعة المسطحة: L 80-140mm، W 80-200mm، H 140-340mm |
| 3 | مواصفات غطاء الزجاجة |
قطر Φ20-70mm، ارتفاع الغطاء 20-40mm * ارتفاع الغطاء الموصى به لا يتجاوز قطر الغطاء. |
| 4 | دقة القياس |
≤±5g (5L) *تختلف دقة القياس حسب خصائص المواد وحجم الحشوة وجهاز التغذية. |
| 5 | ارتفاع فتح الغذاء | 2300ملم |
| 6 | قطر منفذ التغذية | Dn50 |
| 7 | ضغط الهواء | 0.6-0.8MPa |
| 8 | إمدادات الطاقة | ~ 380 فولت 50 هرتز / 11 كيلوواط |
| 9 | البعد العام | 4175 × 1490 × 2150mm ((L × W × H) |
4.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | (شنايدر) | |
| 2 | HMI | (شنايدر) | |
| 3 | عاكس | (شنايدر) | |
| 4 | نظام الخدمة | (شنايدر) | |
| 5 | أسطوانة | الاتحاد الأوروبي للطيران والطيران |
5.
الميزة
5.1تنوع قوي:يستخدم على نطاق واسع في المواد الكيميائية الزراعية والمواد الكيميائية الدقيقة والمواد الكيميائية اليومية والأسمدة والزيوت والصناعات الأخرى 1-5L زجاجة ملء تلقائي وتحويل.
5.2سرعة عالية:اعتمادا على التعبئة التلقائية بعد، المنتج يكمل ملء في عملية التحرك دون التوقف والهز السائل.
5.3استقرار عال:محركات الخدمة المزدوجة تدفع آلية التعبئة للتحرك صعوداً وهبوطاً، يميناً ويساراً، لضمان استمرارية عملية التعبئة دون توقف.
5.4أنبوب التفريغ يتبنى خرطوم سلكي صلب سليكوني ملفوف بالبلاتينوالذي يلبي متطلبات النظافة في الصناعة. يستخدم صمام التعبئة صمام ثلاثي الاتجاه المهني ، والملء دون تساقط.
5.5تحسين جودة المنتج:التبنيجهاز تحكم وحدة الحركة المستوردةللتحكم في طريقة الغطاء التالية ، الغطاء أكثر استقراراً ، والعملية لا تتوقف ، لا يرتجف السائل ، لا تلوث فم الزجاجة والزجاجة والحزام الناقل ،تحسين جودة المنتج والقدرة.
5.6 تبنيمقسمة زجاجة الحزام بجهاز التحكم بالموتر الخادمالذي يجعل وضع الزجاجة أكثر دقة ويضمن معدل عالية المؤهلة من الغطاء.
5.7 اعتمادا على مصطف غطاء خاص للاستيلاء على الغطاء، وعزم الدوران غطاء قابلة للتعديل. تم تصميم المطاط المقاوم للارتداء على الجانب الداخلي من العقدة، والتي يمكن أن تؤدي بفعاليةإزالة إصابة الغطاء أثناء عملية الغطاء.
5.8 تستخدم الآلة بأكملهاأحدث نظام التحكم الكهربائي من "شنايدر"، مع التحكم المستقر واستهلاك الطاقة منخفض نسبيا.
