مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
CCG5000-6D
1.مقدمة

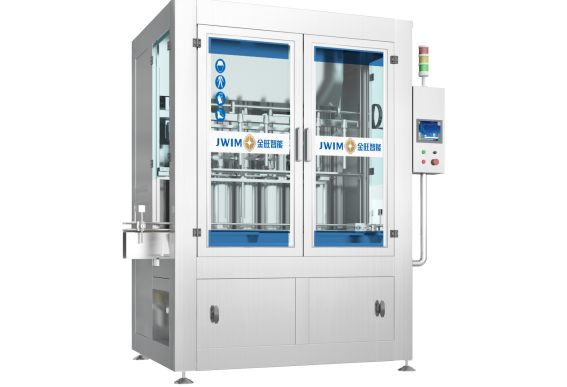

آلة ملء البستون الذكية CCG5000-6D مناسبة لتعبئة وكلاء المياه المختلفة والمنتجات عالية اللزوجة.مدفوعة بمحرك سيرفو ومبدأ ملء القياس الحجم، الذي يدرك دقة عالية من ملء الجرعة. فإنه يتبنى التحكم PLC، واجهة الإنسان والآلة، والآلة كلها سهلة التشغيل.
2.مقاس الجهاز
3.المعلمات التقنية
| 1 | السعة |
1000 مل: ≤1200 BPH 5000 مل: ≤600 BPH *القدرة تختلف حسب المنتج والطبل وخصائص المنتج. |
| 2 | حجم الزجاجة المطبق |
الزجاجة المستديرة: Φ80-140mm الارتفاع:140-340mm الزجاجة المسطحة: L: 80-200mm W: 80-140mm H: 140-340mm
|
| 3 | حجم التعبئة |
1000-5000 مل * يختلف نطاق التعبئة عن خصائص المنتج وتغذية المنتج. |
| 4 | دقة التعبئة |
1000 مل:±3 غرام 5000 مل:±5 غرام *التحديد يختلف عن المنتج، الطبل وخصائص المنتج. |
| 5 | ارتفاع تغذية المنتج | 2400ملم |
| 6 | قطر تغذية المنتج | DN40 |
| 7 | قطر فوهة التعبئة | Φ26mm |
| 8 | أقصى قطر فتح | ≥Φ30mm |
| 9 | ضغط الهواء | 0.6-0.8MPa |
| 10 | مصدر الطاقة | ~ 380 فولت 50 هرتز / 2.2 كيلوواط |
| 11 | البعد الخارجي | 1995×1113×2610mm ((L×W×H) |
| 12 | الوزن | حوالي 2100 كجم |
4.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | الصورة |
| 1 | PLC | (شنايدر) | |
| 2 | HMI | (شنايدر) | |
| 3 | عاكس | (شنايدر) | |
| 4 | نظام الخدمة | (شنايدر) | |
| 5 | مستشعر العد | مريض | |
| 6 | مفتاح القرب | (شنايدر) | |
| 7 | مفتاح الطاقة | (شنايدر) | |
| 8 | مقياس الضغط | SMC | |
| 9 | أسطوانة | FTEC | |
| 10 | صمام الموليد | FTEC | |
| 11 | الزر | (شنايدر) | |
| 12 | ضوء الإنذار | (شنايدر) | |
| 13 | مفكّك الدوائر | (شنايدر) |
5.عملية العمل
6.الميزة
6.1يستخدم على نطاق واسع لملء التلقائي من 1-5L الزراعة الكيميائية والكيميائية والسماد ومنتجات العناية الشخصية والنفط وغيرها من الصناعات ذات الصلة.

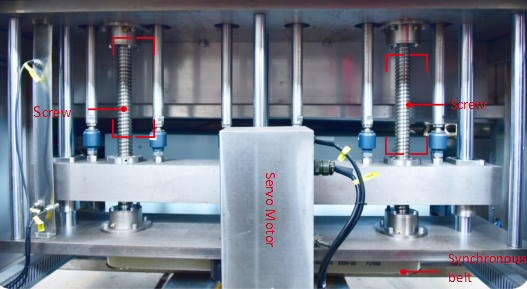

6.2. يستخدم Jinwang التحكم في PLC، محرك الخدمة يدفع الحزام المزامنة + مستقر تشغيل هيكل رفع عصا المسمار مزدوجة لضمان الدقة العالية من حركة المكبس والملء. في الوقت الحالي،جميع كبار مصنعي التعبئة والتغليف الأجانب يتبنون هذا الهيكل. بالمقارنة مع المنتجات المماثلة في السوق ، باستخدام محرك عادي + مكيف و هيكل نقل السلسلة. بعد فترة طويلة من الاستخدام ،تؤثر على دقة التعبئة واستقرار المعدات.

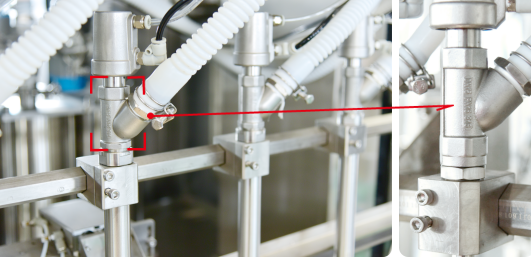

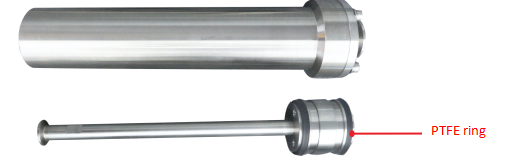

6.4صب رؤوس ملء SUS316 التي يمكن استخدامها لفترة طويلة. PTFE مع خصائص جيدة مضادة للتآكل مناسبة للمواد التآكل.
6.5الآلة بأكملها تستخدم إطار من الفولاذ المقاوم للصدأ 304 الذي له تأثير مثالي ضد التآكل.غطاء الفولاذ المقاوم للصدأ وباب الزجاج المقاوم يمنع الهواء القذر أثناء التعبئة من تلوث البيئةفي الوقت نفسه، حجم Φ120mm منفذ العادم محفوظة على الجزء العلوي من طائرات التعبئةنظام السحب المحفزللوقود المستنفد
6.6تستخدم الآلة مكونات فرنسا شنايدر، نظام التحكم المركزي الذي هو مستقر، آمن، خضراء وانخفاض استهلاك الطاقة.

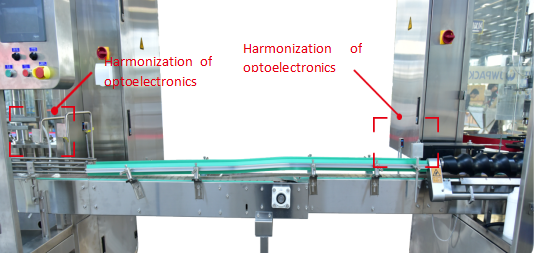

6.7لا تملأ آلة التعبئة عندما يكون هناك نقص في الزجاجات. في الوقت نفسه، تم تجهيز آلة التعبئة بأجهزة ضوئية كهربائية منسقة على الجانب الخلفي.عندما تكون الزجاجة مسدودة بسبب ضعف إنتاج الزجاجة، فإنه يوقف تلقائيًا إنتاج الزجاجة ويحقق وظيفة الربط مع المعدات الخلفية.
