مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
CCG5000-8TJ
1.مقدمة

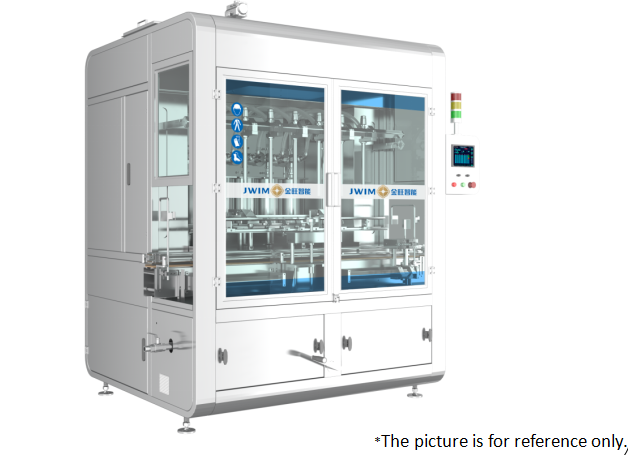

آلة ملء البستون الذكية CCG5000-8TS مناسبة لجميع أنواع المياه والبثورات وتعليقات الزيت ومواد التعليقات وتعبئة مواد عالية اللزوجة.
الجهاز بأكمله هو هيكل في خط، مدفوعة بواسطة محرك الخدمة، القياس الحجمي مبدأ ملء، لتحقيق دقة عالية ملء الجرعة. التحكم في اللوحة التحكمية،عملية الماكينة كلها مريحة وبديهية.الجهاز بأكمله يتبنى إطار قوس، والتي هي جميلة وكريمة.
2.مقاس الجهاز
3.المعلمات التقنية
| 1 | السعة |
1000 مل: ≤1800BPH 5000 مل: ≤800BPH *القدرة تختلف حسب المنتج والطبل وخصائص المنتج. |
| 2 | حجم الزجاجة المطبق |
الزجاجة المستديرة: Φ80-140mm الارتفاع:140-340mm الزجاجة المسطحة: L:80-200mm W:80-140mm H:140-340mm |
| 3 | حجم التعبئة |
1000-5000 مل * يختلف نطاق التعبئة عن خصائص المنتج وتغذية المنتج. |
| 4 | دقة التعبئة |
1000 مل:±3 غرام ؛ 5000 مل:±5 غرام *التحديد يختلف عن المنتج، الطبل وخصائص المنتج. |
| 5 | ارتفاع تغذية المنتج | 2550ملم |
| 6 | قطر تغذية المنتج | DN40 |
| 7 | قطر فوهة التعبئة | Φ26mm |
| 8 | أقصى قطر فتح | ≥Φ30mm |
| 9 | ضغط الهواء | 0.6-0.8MPa |
| 10 | مصدر الطاقة | ~ 380 فولت 50 هرتز / 2.2 كيلوواط |
| 11 | البعد الخارجي | 2365×1600×2750ملم ((L×W×H) |
| 12 | الوزن | حوالي 1920 كجم |
4.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | (شنايدر) | |
| 2 | HMI | (شنايدر) | |
| 3 | عاكس | (شنايدر) | |
| 4 | نظام الخدمة | (شنايدر) | |
| 5 | مستشعر العد | مريض | |
| 6 | مفتاح القرب | (شنايدر) | |
| 7 | مفتاح الطاقة | (شنايدر) | |
| 8 | مقياس الضغط | SMC | |
| 9 | أسطوانة | FTEC | |
| 10 | صمام الموليد | FTEC | |
| 11 | الزر | (شنايدر) | |
| 12 | ضوء الإنذار | (شنايدر) | |
| 13 | مفكّك الدوائر | (شنايدر) |
5.عملية العمل
6.الميزة
6.1يستخدم على نطاق واسع لملء التلقائي من 1-5L في الصناعات الكيميائية الزراعية والكيميائية والأسمدة ومنتجات العناية الشخصية والنفط وغيرها من الصناعات ذات الصلة
6.2. وحدة التعبئة تستخدم البستون من هيكل، يلمس الشاشة كاملة بنقرة واحدة، فإنه يمكن أن تفريغ المنتج تماما في الخزان، وتجنب بفعالية التلوث المتقاطع.هذا الهيكل يجعل أيضا حلقة الختم تغيير أسهل
6.3تعتمد (جينوانغ) نظام التحكم ببرمجة (بي إل سي) ، محرك الخدمة يدفع الحزام المتزامن + ناقل ثابت آلية رفع مزدوجة المسمارضمان دقة عالية من ضربة حركة المكبس وتحقيق ملء دقيقالحزام الزمني يعتمد سلك فولاذي معدني مضمن، والذي لن ينكسر.
في الوقت الحاضر ، يستخدم الشركات المصنعة الأجنبية لأول درجة التعبئة والتغليف هذا الهيكل. بالمقارنة مع المنتجات المماثلة في السوق ، يتم اعتماد محرك + مكيف عادي ،وبعد فترة طويلة من استخدام هيكل نقل السلسلة، السلسلة لديها خصائص سحب، مما يؤثر على دقة ملء واستقرار المعدات.
6.4. المحرك يدفع فوهات التعبئة. يمكن ضبط ارتفاع فوهة التعبئة في الشاشة اللمسية
6.5أحدث أجزاء الختم من PTFE تحسن مقاومة الارتداء وعمر الخدمة، مما يقلل من تكلفة الصيانة.
6.6. تبني رأس التعبئة من الصب متكامل ، شكل جيد وعمر خدمة أطول. استخدم خرطوم PTFE بمقاومة جيدة للتآكل ، مناسبة للمواد التآكلية القوية.
6.7 تستخدم الآلة بأكملها إطار من الفولاذ المقاوم للصدأ 304 الذي له تأثير مثالي ضد التآكل.غطاء الفولاذ المقاوم للصدأ وباب الزجاج المقاوم يمنع الهواء القذر أثناء التعبئة من تلوث البيئةفي الوقت نفسه، حجم Φ120mm منفذ العادم محفوظة على الجزء العلوي من طائرات التعبئةنظام السحب المحفزللوقود المستنفد
6.8 نظام التحكم الكهربائي للجهاز بأكمله يتبنى تكوين شنايدر الفرنسي، نظام التحكم الكهربائي المتكامل، أكثر استقراراً وموثوقية وآمنة وخضراء وانخفاض استهلاك الطاقة.
6.9 لا تملأ آلة التعبئة عندما يكون هناك نقص في الزجاجات. في الوقت نفسه، يتم تجهيز آلة التعبئة بأجهزة كهربائية ضوئية منسقة على الجانب الخلفي.عندما تكون الزجاجة مسدودة بسبب ضعف إنتاج الزجاجة، فإنه يوقف تلقائيًا إنتاج الزجاجة ويحقق وظيفة الربط مع المعدات الخلفية.
