مكان المنشأ:
الصين جيانغسو
اسم العلامة التجارية:
JWIM
رقم الموديل:
سي سي جي-1000-12TJ

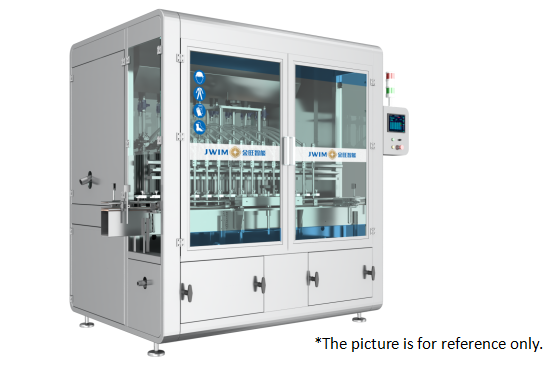

CCG1000-12Tآلة تعبئة المكبس الذكية J
1.مقدمة
آلة التعبئة الذكية بالمكبس CCG1000-12TJ هي أحدث جيل من آلات التعبئة الحجمية المحسنة، وهي مناسبة لتعبئة مختلف العوامل المائية والمنتجات عالية اللزوجة. الآلة بأكملها ذات هيكل خطي، مدفوعة بمحرك سيرفو ومبدأ التعبئة بالقياس الحجمي، مما يحقق دقة عالية لجرعة التعبئة. تعتمد على تحكم PLC، وواجهة بين الإنسان والآلة، والآلة بأكملها سهلة التشغيل. الآلة بأكملها تعتمد إطارًا مقوسًا، وهو جميل وكريم. تم اختيار نظام نقل بيانات وزن إلكتروني عالي الدقة لجعل تعديل الجرعة أكثر ملاءمة وسرعة.
2.أبعاد الآلة
الوحدة: مم
3.المعلمات الفنية
| 1 | السعة |
100 مل: ≤ 5400 عبوة/ساعة 1000 مل: ≤ 2500 عبوة/ساعة *تختلف السعة حسب المنتج والعبوة وخصائص المنتج. |
| 2 | حجم الزجاجة المناسب |
زجاجة دائرية: قطر 40-95 مم الارتفاع: 80-230 مم
|
| 3 | حجم التعبئة |
50-1000 مل *يختلف نطاق التعبئة حسب خصائص المنتج وتغذية المنتج. |
| 4 | دقة التعبئة |
± 1 جرام (50-200 مل) ± 1.5 جرام (200-500 مل) ± 2 جرام (500-1000 مل) *تختلف الدقة حسب المنتج والعبوة وخصائص المنتج. |
| 5 | ارتفاع تغذية المنتج | 2300 مم |
| 6 | قطر تغذية المنتج | DN40 |
| 7 | قطر فوهة التعبئة | قطر 18 مم |
| 8 | الحد الأدنى لقطر الفتحة | ≥ قطر 22 مم |
| 9 | ضغط الهواء | 0.6-0.8 ميجا باسكال |
| 10 | مصدر الطاقة | ~ 380 فولت 50 هرتز / 2.2 كيلو واط |
| 11 | الأبعاد الخارجية | 2435 × 1490 × 2480 مم (طول × عرض × ارتفاع) |
| 12 | الوزن | حوالي 1200 كجم |
4.التكوين الكهربائي
| SN | الاسم | العلامة التجارية | |
| 1 | PLC | شنايدر | |
| 2 | HMI | شنايدر | |
| 3 | العاكس | شنايدر | |
| 4 | نظام السيرفو | شنايدر | |
| 5 | مستشعر العد | SICK | |
| 6 | مفتاح التقارب | شنايدر | |
| 7 | مفتاح الطاقة | شنايدر | |
| 8 | مقياس الضغط | SMC | |
| 9 | الاسطوانة | FTEC | |
| 10 | صمام الملف اللولبي | FTEC | |
| 11 | زر | شنايدر | |
| 12 | ضوء الإنذار | شنايدر | |
| 13 | قاطع الدائرة | شنايدر |
5.عملية العمل
6.الميزة
6.1. تستخدم على نطاق واسع للتعبئة الأوتوماتيكية من 50-1000 مل في الصناعات الزراعية الكيميائية، الكيميائية، الأسمدة، منتجات العناية الشخصية، الزيوت والصناعات ذات الصلة الأخرى.
*الصورة هي للإشارة فقط. لا يوجد غطاء عند التعبئة.
6.2. تستخدم وحدة التعبئة هيكل مكبس منفصل، شاشة لمس كاملة بنقرة واحدة، يمكنها تفريغ المنتج بالكامل في الخزان، وتجنب التلوث المتبادل بشكل فعال. هذا الهيكل يجعل تغيير حلقة الختم أسهل أيضًا.
6.3. أحدث أجزاء الختم المصنوعة من PTFE تحسن مقاومة التآكل وعمر الخدمة، مما يقلل من تكاليف الصيانة.
6.4. يعتمد نظام التعبئة على صمام زاوية مخصص ثلاثي الاتجاهات، وجسم صمام من الفولاذ المقاوم للصدأ، ومقاومة قوية للتآكل، ومتانة، ومعيار صناعي ألماني. يتميز بمزايا الهيكل البسيط، والأداء المستقر، والختم الموثوق، وعدم تسرب المنتج لفترة طويلة، مما يوفر تكاليف الصيانة.
6.5. يستخدم صمام تعبئة احترافي عالي المعيار بسرعة تعبئة سريعة ودقة تعبئة عالية. يستخدم جسم الصمام SUS، مع مقاومة جيدة للتآكل، ومتانة، وعمر خدمة طويل. يمكن أن يحقق الهيكل السفلي الخاص وتصميم الختم عدم التسرب. يعتمد صمام التعبئة هيكل ختم سفلي لتجنب بقايا في جزء خيط التوصيل وجزء ختم الصمام، وهو سهل التنظيف ويمكن أن يقلل بشكل فعال من البقايا.
6.6. تستخدم Jinwang تحكم PLC، ومحرك سيرفو يقود حزام متزامن + هيكل رفع قضيب لولبي مزدوج مستقر التشغيل لضمان الدقة العالية لحركة المكبس والتعبئة.
6.7. المحرك يقود فوهات التعبئة. يمكن تعديل ارتفاع فوهة التعبئة في شاشة اللمس.
6.8. تعديل سريع لرأس التعبئة ومجهز بعلامة معايرة، تعديل بدون أدوات، مريح وسريع. تم تسمية أنبوب الهواء والصورة الكهربائية بالاسم، مما يسهل الصيانة والإصلاح.
6.9. نظام تغذية الوزن بالمقياس الكهربائي، يمكن إجراء تعديل الحجم بالضغط على مفتاح واحد في شاشة اللمس. (وظيفة اختيارية)
6.10. تستخدم الآلة بأكملها هيكل من الفولاذ المقاوم للصدأ 304 الذي يتمتع بتأثير مثالي مضاد للتآكل. يمنع الغطاء المصنوع من الفولاذ المقاوم للصدأ والباب الزجاجي المقوى الهواء المتسخ أثناء التعبئة من تلويث البيئة. في الوقت نفسه، تم حجز مخرج عادم بقطر 120 مم في الجزء العلوي من أذرع التعبئة المتصلة بـنظام السحبلإخراج الغاز.
