مكان المنشأ:
مصنوعة في الصين
اسم العلامة التجارية:
JWIM
إصدار الشهادات:
CE,CO,ISO
رقم الموديل:
CCG1000-16TJ
2. مقاس الجهاز
3المعلمات التقنية
| 1 | السعة |
100 مل: ≤6000 BPH 1000 مل: ≤3000 BPH *القدرة تختلف حسب المنتج والطبل وخصائص المنتج. |
| 2 | حجم الزجاجة المطبق |
الزجاجة المستديرة: Φ40-95mm الارتفاع:80-230mm
|
| 3 | حجم التعبئة |
50-1000 مل * يختلف نطاق التعبئة عن خصائص المنتج وتغذية المنتج. |
| 4 | دقة التعبئة |
± 1 غرام (50-200 مل) ± 1.5 غرام (200-500 مل) ± 2 غرام (500-1000 مل) *التحديد يختلف عن المنتج، الطبل وخصائص المنتج. |
| 5 | ارتفاع تغذية المنتج | 2300ملم |
| 6 | قطر تغذية المنتج | DN40 |
| 7 | قطر فوهة التعبئة | Φ18mm |
| 8 | أقصى قطر فتح | ≥Φ22mm |
| 9 | ضغط الهواء | 0.6-0.8MPa |
| 10 | مصدر الطاقة | ~ 380 فولت 50 هرتز / 2.2 كيلوواط |
| 11 | البعد الخارجي | 2435×1125×2480mm ((L×W×H) |
| 12 | الوزن | حوالي 1716 كجم |
4التكوين الكهربائي

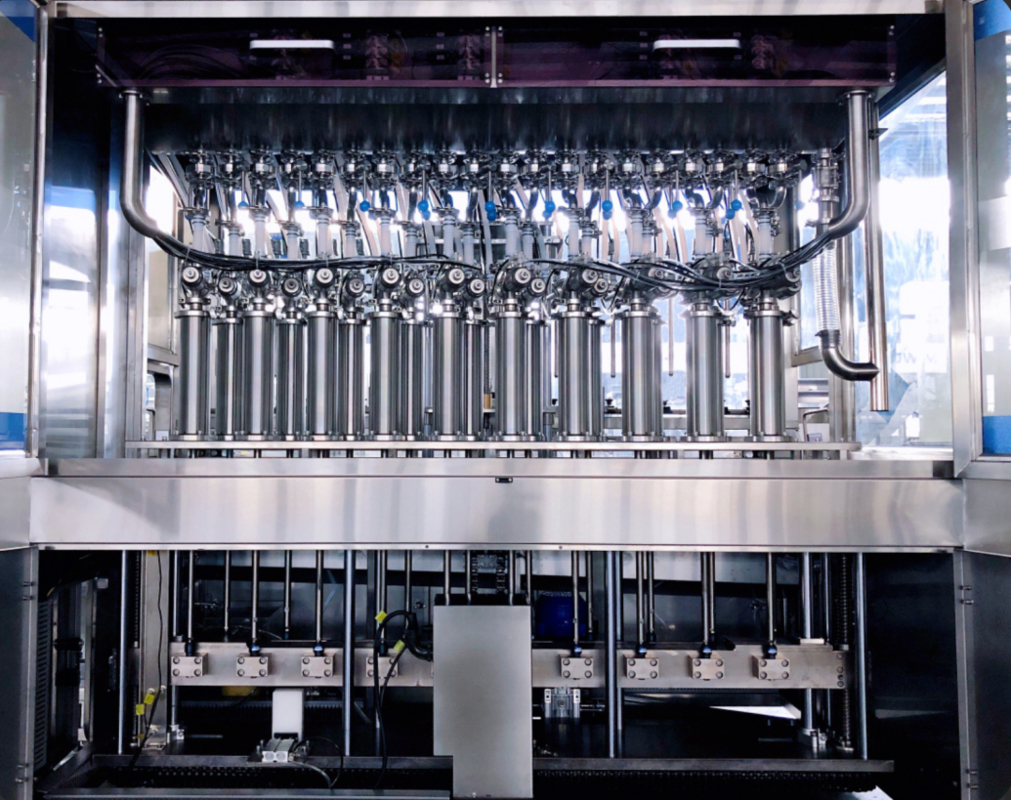

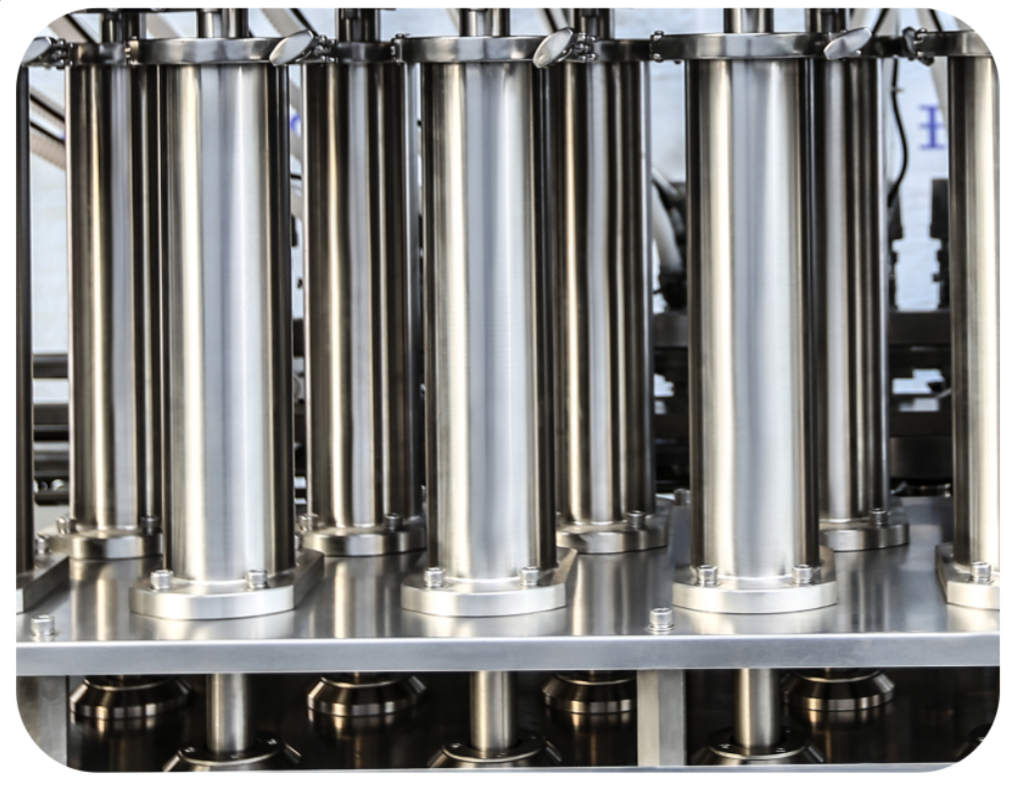

6.2. وحدة التعبئة تستخدم البستون خارج الهيكل، فإنه يمكن تفريغ المنتج تماما في الخزان، وتجنب بفعالية التلوث المتقاطع.هذا الهيكل يجعل أيضا حلقة الختم تغيير أسهل.
6.3أحدث أجزاء الختم من PTFE تحسن مقاومة الارتداء وعمر الخدمة، مما يقلل من تكلفة الصيانة.
6.4. نظام التعبئة يتبنى صمام مقعد زاوية ثلاثية الاتجاه المخصصة ، جسم صمام الفولاذ المقاوم للصدأ ، مقاومة قوية للتآكل ، متانة ، والمعيار الصناعي الألماني.لديها مزايا البنية البسيطة، أداء مستقر، ختم موثوق به، لا تسرب المنتج لفترة طويلة، وتوفير تكاليف الصيانة.

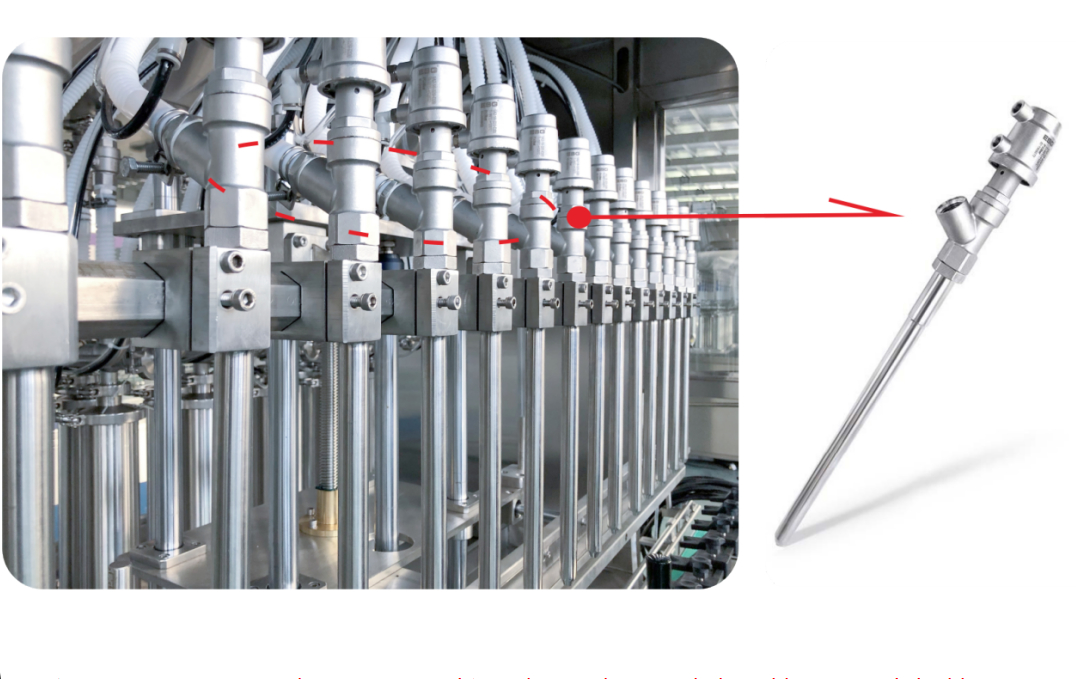

6.5. يستخدم صمام ملء احترافي عالي المستوى مع سرعة ملء سريعة ودقة ملء عالية. يستخدم جسم الصمام SUS ، مع مقاومة جيدة للتآكل والمتانة وطول عمر الخدمة.الهيكل السفلي الخاص وتصميم الختم يمكن تحقيق أي تسربيستخدم صمام التعبئة هيكل الختم السفلي لتجنب بقايا في خيط الاتصال وجزء ختم الصمام ، والذي يسهل تنظيفه ويمكن أن يقلل بشكل فعال من بقايا.
6.6. يستخدم Jinwang التحكم PLC، محرك الخدمة يدفع الحزام المزامنة + مستقر تشغيل هيكل رفع عصا المسمار مزدوج لضمان الدقة العالية من حركة المكبس والملء.

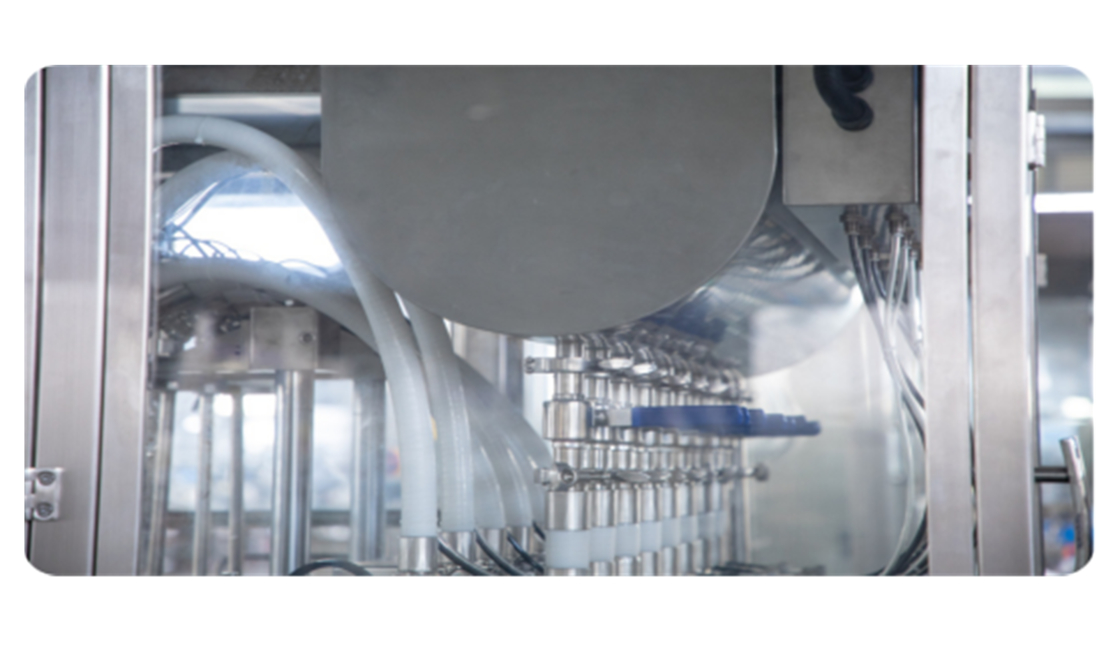

6.7المحرك يدفع فوهات التعبئة. يمكن ضبط ارتفاع فوهات التعبئة في الشاشة اللمسية.
6.8. ملء رأس ضبط سريع ومجهزة مع علامة المعايرة، ضبط دون أدوات، مريحة وسريعة.والذي هو مريح للحفاظ على وإصلاح.
6.9. نظام ردود الفعل الوزن المقياس الكهربائي، يمكن ضبط الحجم عن طريق الضغط على مفتاح واحد في الشاشة اللمسية.

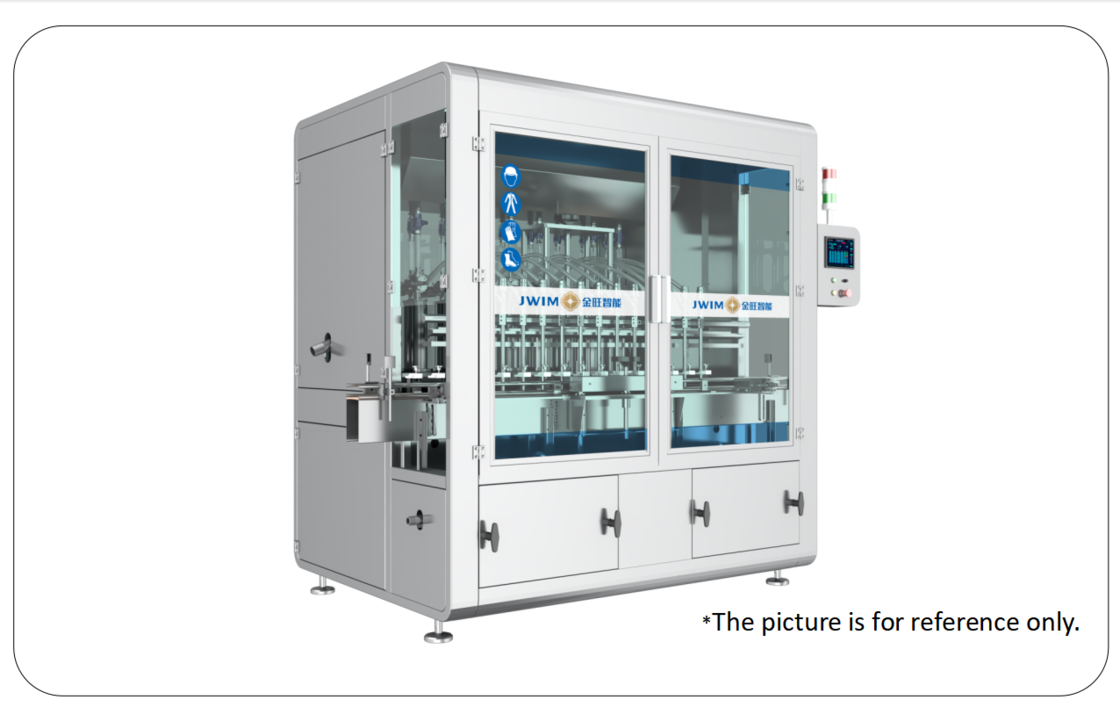

6.10الآلة بأكملها تستخدم إطار من الفولاذ المقاوم للصدأ 304 الذي له تأثير مثالي ضد التآكل.غطاء الفولاذ المقاوم للصدأ وباب الزجاج المقاوم يمنع الهواء القذر أثناء التعبئة من تلوث البيئةوفي الوقت نفسه، حجم Φ120mm منفذ العادم محفوظة على الجزء العلوي من أجهزة التعبئة التي توصلت إلى نظام السحب المسبب للغاز العادم.
