مكان المنشأ:
الصين
اسم العلامة التجارية:
JWIM
رقم الموديل:
CC300-2

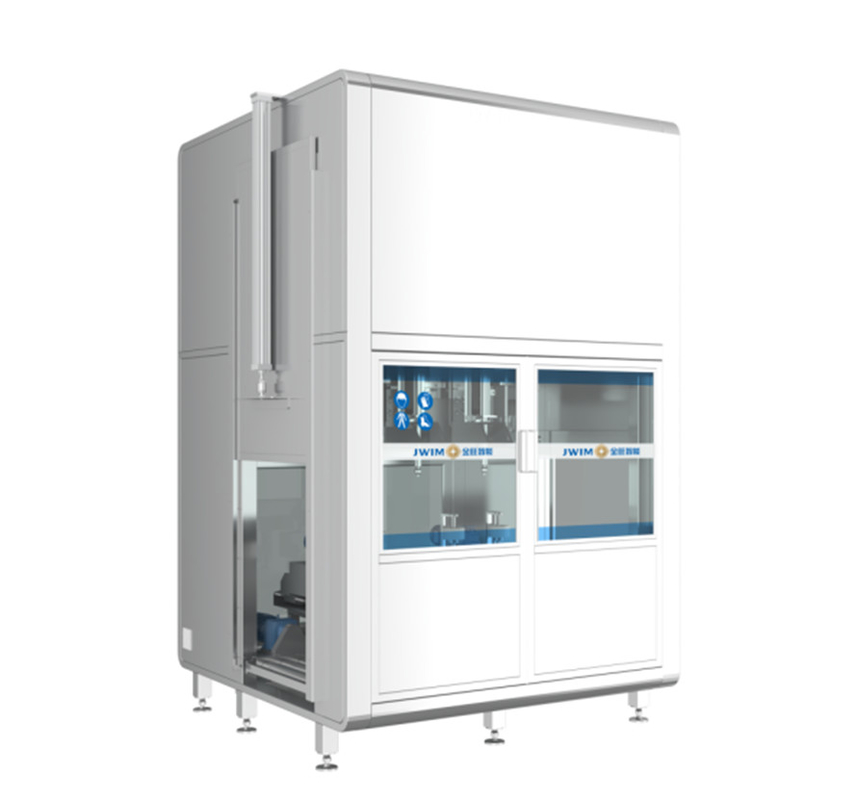

CC300-2 آلة ملء الوزن المحدد
1.مقدمة
CC300-2 آلة ملء الكمية الثابتة الوزن تعتمد الوزن لمراقبة كمية ملء الحالية في الوقت الحقيقي والردود إلى جهاز التحكم،والذي يصدر إشارات تحكم سريعة وبطيئة لملء الحاويات الكبيرة وفقًا للبيانات المحددة لتحقيق ملء سريع ودقيقيمكن أن تلبي احتياجات مجموعة متنوعة من السائل ملء تلقائي سواء مع أو بدون رغوة.
2.معلومات ملء الحاوية
بطولات الفولاذ الصغيرة المفتوحة / المغلقة GB/T325.5-2015
طبول البلاستيك من النوع BGB18191-2008
3.المعلمات التقنية
1 | قطر فتح الحاوية | Φ55-65mm |
2 | قطر الحاوية |
الرجوع إلى جدول معلومات حاوية التعبئة. * يمكن قبول التخصيص. |
3 | نطاق التعبئة |
200 لتر
|
4 | قيمة القسمة | 100 غرام |
5 | دقة التعبئة |
± 0.1% *1
|
6 | السعة |
35-45 طبل/ساعة ((200 لتر) *2
|
7 | ارتفاع تغذية المنتج | 2425ملم |
8 | أقصى قطر فتح | ≥Φ55ملم |
9 | ضغط الهواء | 0.6-0.8MPa |
10 | مصدر الطاقة | ¥380 فولت 50 هرتز/1.7 كيلوواط |
11 | البعد الخارجي | 1800×1760×3255ملم (L×W×H) |
12 | الوزن | حوالي 1000 كيلوغرام |
*1 الدقة المميزة هي دقة اختبار المياه قبل مغادرة المعدات للمصنع.
دقة التعبئة الفعلية مختلفة بسبب تأثير لزجة المواد العميل، درجة الحرارة، واستقرار الضغط الوارد وغيرها من ظروف الميدان.
*2 تعتمد القدرة المسجلة على قدرة الاختبار بالماء قبل مغادرة المعدات للمصنع.
سرعة التعبئة الفعلية تعود إلى ضغط خط الأنابيب الوارد في الموقع ومعدل التدفق.
فالمواد اللزجة و عوامل الرغوة مختلفة.الاختلاف في متطلبات التكوين مثل ملء السطح والملء تحت السطح والملء السفلي سيؤثر أيضا على القدرة الإنتاجية الفعلية.
4تخصيص
لا، لا، لا | الاسم | العلامة التجارية |
1 | نظام الوزن | ميتلر توليدو |
2 | PLC | (شنايدر) |
3 | HMI | (شنايدر) |
4 | عاكس | (شنايدر) |
5 | مستشعر العد | مريض |
6 | مفتاح القرب | (شنايدر) |
7 | مقياس الضغط | SMC |
8 | أسطوانة | السيطرة الجوية المسموح بها |
9 | صمام الموليد | FTEC |
10 | الزر | (شنايدر) |
11 | ضوء الإنذار | (شنايدر) |
12 | مفكّك الدوائر | (شنايدر) |
5. وعملية العمل
وضع الطبول يدوياً→تفريغ الغطاء يدوياً!تغذية الطبول التلقائية!البحث عن الفم التلقائي!ملء تلقائي!تفريغ الطبول!الغطاء اليدوي
6الخصائص
6.1يأتي اثنين من الأوعية الفارغة في آلة التعبئة كوحدة. يتم وضع الأوعية من قبل الدوال، والملء فوهة يستهدف تلقائيًا إلى فتحة الطبل، ملء فوهة الذهاب إلى أسفل، ملء سريع وبطيء،صمام التعبئة مغلق، فوهة صعود بعد ملء، والبرميل مليئة يخرج ويدخل البرميل الفارغ.
6.2الدقة العالية: ملء الوزن (مستشعر الوزن في الولايات المتحدة) لضمان دقة الوفاء العالية.

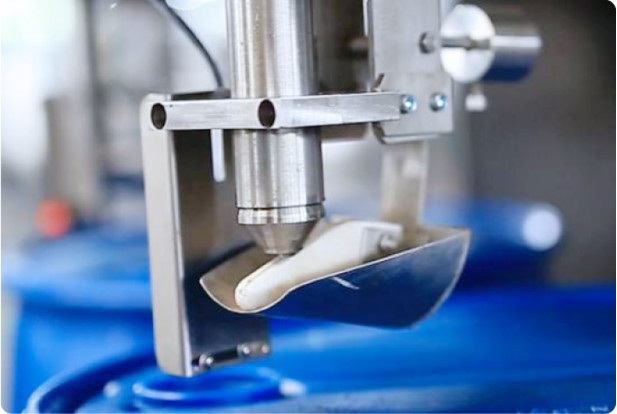

6.3يتم تجهيز رأس التعبئة بكأس سائل دوار.ستجمع كأس السائل المواد المتبقية على رأس التعبئة لمنع تسرب المنتج وتلوث الحاوية.

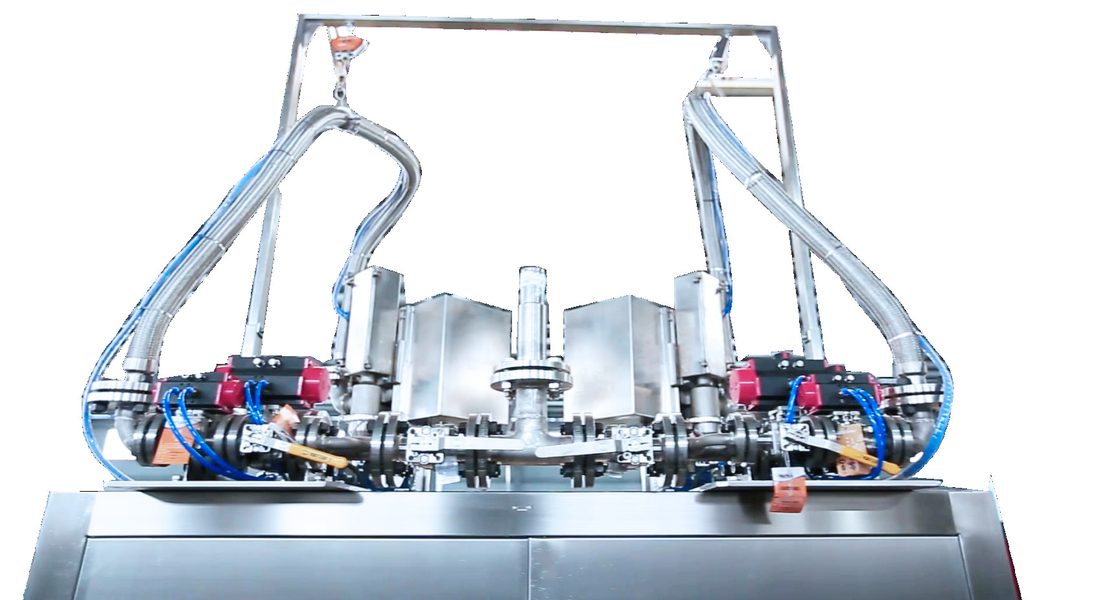

6.4يتم اعتماد صمام التعبئة السريع والبطيء لضمان دقة التعبئة دون التأثير على سرعة التعبئة الإجمالية. مع آلية غوص فوهة التعبئة ، يمكن أن يملأ على سطح السائل أو تحت سطحه,مناسبة لملء المنتجات بدون رغوة أو رغوة طفيفة.
6.5 اعتماد آلية قضيب اتصال مدفوعة بواسطة أسطوانتين على جانبيها لتحقيق فصل وحجب البراميل الفارغة، مما يضمن وضع أكثر دقة وثباتًا.عندما يتم الانتهاء من آلة التعبئة ويتم نقل البرميل الكامل إلى المحطة التالية، تسحب أسطوانة حجب الطبول ويدخل البرميل الفارغ إلى آلة التعبئة.
6.6 الباب المنزلق التلقائي: يتم وضع الدلو الفارغ يدويًا على عجلة التغذية. عندما يكتشف المستشعر الضوئي وجود دلو،الباب المنزلق يفتح تلقائيًا وينقل الدلو الفارغ إلى محطة العثور على الفم التلقائية(هذه الوظيفة اختيارية)
6.7 تستخدم الآلة نظام التحكم في فرنسا شينيدر للسيطرة على استقرار العمل. في الوقت نفسه، نظام التحكم مع استهلاك طاقة منخفضة.مقارنة مع مختلف العلامات التجارية المختلفة المستخدمة من قبل الشركات المصنعة الأخرى، فرنسا نظام التحكم شنايدر لديه مستوى عال من الحماية، والموثوقية المستقرة ومستوى السلامة، عمر الخدمة، وخاصة في الترقية المتابعة من المطابقة مزايا أكثر.
7الدعم والخدمات:
دعمنا التقني وخدماتنا لآلة ملء مبيدات الآفات مصممة لتوفير المساعدة الأكثر شمولا لعملائنا.فريقنا من المهندسين والفنيين ذوي الخبرة متاح لتقديم المساعدة في التثبيتخدمات الصيانة وإصلاح الأخطاء.
نحن نقدم تدريب داخلي على تشغيل وصيانة الآلة لضمان أن عملائنا يمكن أن تحصل على أقصى استفادة من شرائها.نحن نقدم الدعم عبر الإنترنت من خلال موقعنا الإلكتروني، والذي يتضمن أسئلة شائعة، أدلة المنتجات، وغيرها من الموارد المفيدة.
إذا كان لديك أي أسئلة أو مخاوف حول آلة ملء مبيدات الآفات، فريقنا من الخبراء متاح للمساعدة.ونحن نسعى جاهدين لتوفير أفضل الدعم التقني والخدمات الممكنة.
8التعبئة والشحن:
سيتم تعبئة آلة تعبئة المبيدات بأمان في علبة من الورق المقوى لحمايتها أثناء الشحن. سنستخدم ناقل موثوق به لنقل المنتج إلى عنوان العميل.
